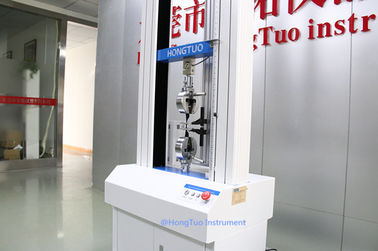

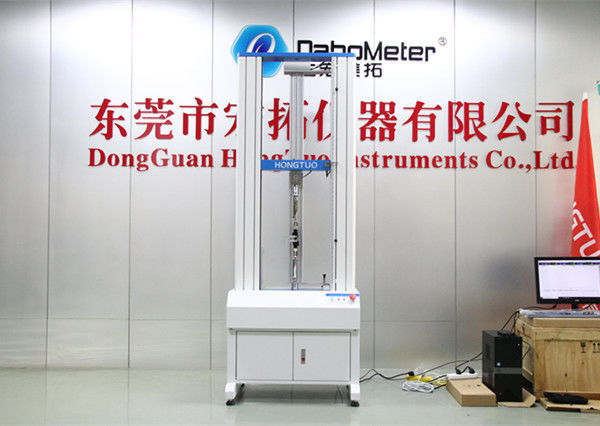

WDW-100D 100KN máquina de ensaio de tração universal eletrônica computadorizada
1. Aplicação:
É aplicável a uma ampla gama de materiais para tensão, compressão, dobra, corte e teste de ciclo baixo.
É amplamente utilizado nas indústrias correspondentes, pesquisa e desenvolvimento, institutos de teste e centros de formação, etc.
2. Padrão:
ASTM, ISO, DIN, GB e outras normas internacionais.
3Parâmetros técnicos principais:
| Modelo |
WDW-100D |
WDW-100E |
| Max. Carga |
100 KN |
| Estrutura |
Modelo de piso de quatro colunas
(A parte superior é a tração e a inferior é a compressão)
|
| Método de controlo |
Controle automático por computador |
| Precisão da carga |
1 Classe |
0.5CMenina. |
| Faixa de carga |
2% a 100% de FS
(2KN~100KN)
|
0.2%~100% FS
(0,20KN~100KN)
|
| Motor |
Taiwan TECO
Servo motor CA
|
Motor Panasonic,
Feito no Japão
|
| Sensor |
Sensor de carga de alta precisão,
Feito na China
|
Sensor de importação,
Fabricado nos EUA
|
| Resolução |
1/300000 |
| Medir a amplitude de deformação |
2% a 100% |
|
Indicação de exatidão
Deformação
|
≤ ± 0,5% |
| Disp. Indicando erro relativo |
≤ ± 1% |
| Resolução de deslocamento |
0.04um |
|
Ajuste da amplitude de controlo
Taxa de carga
|
0.005 ~ 5% FS/S |
|
Precisão do controlo
Taxa de carga
|
Quando a velocidade for < 0,05% FS/s, a precisão deve estar dentro de ± 2% do valor de ajuste;
Quando a taxa for ≥ 0,005% FS/s, a precisão deve estar dentro de ± 1% do valor de ajuste.
|
|
Área de aplicação do ajustamento
Taxa de deformação
|
0.005~5%FN/S |
| Precisão da taxa de deformação |
Velocidade de ensaio < 0,05%FN/s, dentro dos ± 2% do valor pré-definido,
Velocidade de ensaio ≥ 0,05%FN/s, dentro dos limites de ±0,5% do valor pré-definido.
|
|
Regulação do intervalo de
Taxa de deslocamento
|
00,05 a 500 mm/min(C)ser personalizado) |
|
Precisão de controlo
Taxa de deslocamento
|
Quando a velocidade for < 0,5 mm/min, dentro de ± 1% do valor de regulação;
Quando a velocidade for ≥ 0,5 mm/min, dentro de ± 0,5% do valor de regulação.
|
|
Alcance da carga constante
Deformação e deslocamento
Controle
|
00,5% a 100% FS |
|
Precisão da carga constante
Deformação e deslocamento
Controle
|
Valor pré-definido ≥10%FN, dentro do limite de ±0,1% do valor pré-definido;
Valor pré-definido < 10%FN, dentro de ± 1% do valor pré-definido.
|
| Espaço de tensão |
700 mm(C)ser personalizado) |
| Espaço de compressão |
700 mm(C)ser personalizado) |
| Espaçamento eficaz |
550 mm(C)ser personalizado) |
| Configuração da célula de carga |
Um PC (carga máxima).
podem ser adicionados de acordo com as exigências do cliente.
|
| Extensão da configuração |
Extensômetro de deformação grande, alto ou baixo
câmara de ensaio de temperatura, forno de alta temperatura.
|
| Fornecimento de energia |
AC 220V±10%, 50 Hz(Ca ser personalizado) |
| Manchas |
ManualAperta/(Facultativo:Máquinas hidráulicasAExotérmicoGrasgar) |
| Dimensão |
1000*550*2076 mm |
| Peso |
850 kg |
4Características principais da unidade:
4.1 Adotar estrutura de piso, Alta rigidez, inferior para tração, superior para compressão, superior para tração,
O feixe é um passo menos de elevação.
4.2 Adoptando a transmissão por parafuso a esferas, não se verifica transmissão de largura, certifique-se de que o controlo de precisão do
A força de ensaio e a velocidade de deformação.
4.3 A placa de blindagem com mecanismo de limite utilizada para controlar o intervalo de movimento do feixe, a fim de evitar
Sensor danificado devido à distância de movimento é muito grande.
4.4 A mesa, as vigas móveis são fabricadas em chapa de aço de alta qualidade, não só para
reduzir a vibração gerada pela fratura da amostra, mas também melhorar a rigidez.
4.5 Três colunas de orientação obrigatória, melhoram muito a rigidez da unidade principal,
Assegurar a repetibilidade das medições.
4.6 Adotar uma instalação de agarre tipo parafuso, facilitando a substituição do agarre.
4.7 Adotar servomotor AC e servomotor AC, com desempenho estável, mais fiável.
Dispositivo de protecção contra sobrecorrência, sobrevoltagem, sobrevelocidade e sobrecarga.
5Função do software:
5.1 Função definida: De acordo com diferentes tipos de utilizadores, diferentes propriedades dos materiais, diferentes
padrões de teste, línguas diferentes, configuração flexível do programa de teste para atender aos requisitos de teste.
5.2 Função de entrada: antes do ensaio, pode introduzir uma única amostra de entrada
parâmetro, você também pode batch input parâmetros de amostra, você pode modificar os parâmetros de amostra
Antes do ensaio, os parâmetros da amostra podem ser modificados após o ensaio, satisfazer plenamente o seu
hábitos de funcionamento.
5.3 Funções de consulta de processamento de dados: Função de consulta de dados totalmente equipada, função de impressão, exportação
Função para garantir a precisão dos dados de ensaio, a fiabilidade, a realização real e a natureza dos dados
e características dos dados de ensaio dos materiais.
5.4 Função de análise da curva: todas as propriedades do material podem ser refletidas na curva de dados, de modo que o
A poderosa função de análise de curvas de dados pode ajudá-lo a dominar e compreender melhor o
Propriedades de teste de material, que é o seu melhor ajudante para analisar o material.
6. Características do software:
6.1 Desbloqueio automático zero: quando o ensaio começar, o sistema desbloqueia automaticamente zero.
6.2 Calibração automática: o sistema pode realizar automaticamente a precisão do valor da calibração.
6.3 Retorno automático: Terminado o ensaio, o feixe transversal regressará automaticamente à posição inicial.
6.4 Troca automática de velocidades (quando for escolhida a classificação do ensaio de velocidades): De acordo com o tamanho da carga, automaticamente
Mudar para o intervalo adequado, para garantir a precisão dos dados do ensaio.
6.5 Alteração automática da velocidade: a velocidade de movimento do feixe transversal pode mudar automaticamente durante o processo de ensaio
De acordo com o programa pré-definido, também pode ser alterado manualmente.
6.6 Salvagem automática: Adoptando o modo de gestão da base de dados, os dados de ensaio e a curva são automaticamente
salvos após o ensaio.
6.7 Cálculo automático: Quando o ensaio terminar, calcular automaticamente o módulo elástico, a resistência ao rendimento e o
Porcentagem de tensão de alongamento, etc. (método de ensaio diferente, data de análise diferente), pode ser automática
Análise, corrigir artificalmente os resultados da análise, melhorar a precisão da análise.
6.8 Modo de exibição: exibição dinâmica dos dados e das curvas com o processo de ensaio.
6.9 Comparação de resultados:Múltiplas curvas de ensaio podem utilizar diferentes cores de superposição,reprodução, ampliação,
Apresentação da comparação de um conjunto de amostras.
6.10 Escolha da curva: Pode escolher tensão-deformação, força-deslocamento, força-tempo, deslocamento-tempo,
e outras curvas para exibir e imprimir; pode alternar a qualquer momento para observar, ampliar e reduzir,
Movimento horizontal ou vertical, amostragem em tempo real a alta velocidade.
6.11 Padrão de ensaio: integrado com cerca de 40 tipos de padrão nacional ou método de ensaio, pode satisfazer as exigências do
- as diferentes necessidades de teste dos clientes.
6.12 Relatório de ensaio: De acordo com o formato exigido pelo utilizador, para compilar relatórios e pode imprimir dados em massa.
6.13 Protecção de limites: com função de proteção de limites de dois níveis mecânica e programável.
6.14 Protecção contra sobrecarga: Quando a carga exceder o limite máximo de 3-5%, paragem automática.
6.15 Outra protecção: sob sobrecarga, sobre corrente, sobre tensão, deslocamento da parte superior e inferior
Função de proteção de limite e de parada de emergência.
SoftwareEmApresentação:
Carga - extensão, força - tempo, força - deslocamento ect. mais curva para escolher.
Excel, Word e modelo relatório de teste, e o relatório pode ser editado personalizado.
7.Configurações:
7.1 Unidade principal de alta resistência
7.2 Sistema de desaceleração síncrona de arco de alta precisão
7.3 Parafusos de esferas de alta precisão
7.4 WDW-100: Taiwan TECO AC Servo Motor e Sistema de Controle
WDW-100E:PanasonicMotor- Não.- O que é isso?- 1 fato
7.5 WDW-100: Sensor de carga de alta precisão
WDW-100E: Sensor de importação dos EUA

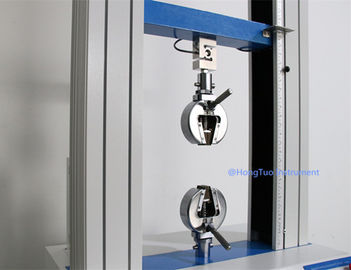

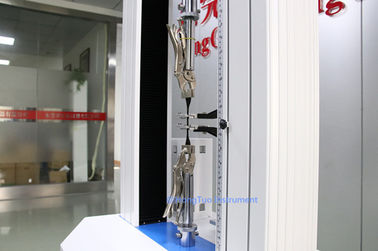

7.6 Acessórios de tração-Rondas: Φ4-9 mm, planas: 0-7 mm
Rodada: Φ9-14 mm,Φ14-20 mm ((OPosicional); Flat:7- 14 mm., 14-20 mm ((OPosicional)
7.7 Dispositivo de compressão -------------------------------------------------------------------------------------1
7.8 Acessórios de dobra(OPosicional)- O que é isso?- Não, não.- O que é isso?-- Não.-1 fato

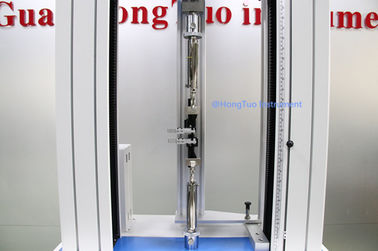

7.9 Extensômetro de pequenas deformações(OPosicional)- O que é que se passa?- Não.- Não, não.-- Não.- Não.---1 fato
DispositivoOfExtensômetro: 50 mm, Deformação: 10 mm
7.10 Software de ensaio HS-max
7.11 Conjunto de computadores Lenovo
7. 12 HP impressora
