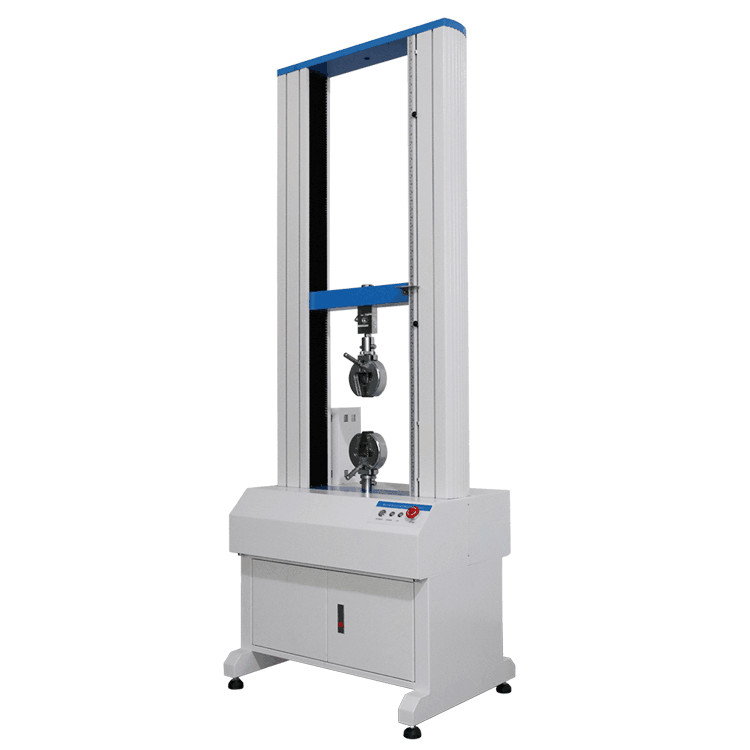

UTM de Coluna Dupla Com Câmara Ambiental, Máquina Universal de Teste de Carga
Esta série de máquinas de teste controladas por computador é projetada e fabricada pela Hongtuo Instruments. Adota a tecnologia de controle de velocidade internacionalmente utilizada atualmente, e as peças principais são feitas de empresas de marcas profissionais importadas; esta série tem alta confiabilidade e estabilidade a longo prazo. Com precisão, operação suave e longa vida útil. Esta série é usada principalmente para testes de materiais com carga abaixo de 50kN. A aplicação funcional abrange o teste da maioria dos produtos. É o instrumento de teste perfeito para testes mecânicos por fábricas, unidades de pesquisa científica e organizações de inspeção de qualidade.
Possui uma faixa de velocidade e força de carregamento mais ampla e precisa, e possui maior precisão e sensibilidade para medição e controle de carga, deformação e deslocamento. Possui modos de tensão-deformação, força-deslocamento, força-tempo, intensidade-tempo e outros. Pode encontrar o valor máximo da força, resistência à tração, resistência à flexão, resistência à compressão, módulo de elasticidade, alongamento na ruptura, limite de escoamento e outros parâmetros, adequado para testes e análise de tração, compressão, descascamento, rasgamento, cisalhamento, etc. A máquina de teste adota a plataforma DSP de alta velocidade, que possui alta integração, controle poderoso, capacidade de processamento de dados e alta confiabilidade, o que é incomparável por outras máquinas de teste de processador; algoritmo PID adaptativo totalmente digital, o sistema de controle de circuito fechado (força, deformação, deslocamento), pode realizar o controle de circuito fechado totalmente digital de força e deslocamento, e pode alternar automaticamente entre os loops de controle, e realiza uma transição suave sem impacto ao alternar entre os modos.
Indústria de aplicação:
Materiais metálicos; aeroespacial; metalurgia do pó; materiais magnéticos, fabricação de cerâmica; borracha e plásticos; inspeção de qualidade metrológica; inspeção e arbitragem de mercadorias; departamentos de supervisão técnica; universidades; laboratórios de pesquisa; laboratório de materiais básicos; aço metalúrgico; fabricação de máquinas; produção automotiva; têxtil e fibra química; fios e cabos; materiais de embalagem e alimentos; instrumentação; equipamentos médicos; petroquímica; energia nuclear civil; bateria de energia; materiais básicos;
Produtos de aplicação:
|
>Metal de resistência média
>Produtos sinterizados
>Material de fricção
>Borracha
>Plástico
>Filme
>Fibras e linhas finas
>Adesivo
|
>Material de espuma
>Fita
>Elastômero
>Conector
>Biomateriais
>Produtos de madeira e papel
>Folha de metal
>Linha metálica
|
>Rolamento de óleo
>Cerâmica
>Peças
>Fixador
>Materiais compósitos
|
Padrão:
ASTM, ISO, DIN, GB e outros padrões internacionais.
Característica principal:
- Esta máquina é adequada para uma ampla gama de aplicações
- Função poderosa, atende à maioria dos testes de propriedades mecânicas
- Fácil de operar, fácil para qualquer pessoa operar
- Servomotor e servidor CA de classe mundial para manutenção sem manutenção
- Parafuso de esfera pré-carregado de precisão
- Operação suave, alta confiabilidade, resistente e durável
- Medição precisa, certificada por uma agência de testes terceirizada
- Acionamento do servomotor de alta velocidade, baixa vibração e baixo ruído
- Função de aplicação multilíngue, adapta-se ao uso de diferentes países
- Função de modo de teste, como tração, flexão, compressão, flexão, adesivo, rasgo, descascamento, alongamento, etc.
|
- Possui uma variedade de modos de curva, como tensão-deformação, força-deslocamento, força-tempo, intensidade-tempo
- Cálculo automático da força máxima, força mínima, força média, deformação máxima, alongamento, resistência, etc.
- Recursos flexíveis de visualização e impressão de gráficos, planilhas e relatórios.
- Função de retorno automático que retorna automaticamente ao início do teste após a conclusão do teste
- Com interruptor de curso mecânico; interruptor de parada de emergência; sobrecorrente, sobretensão, subcorrente, subtensão, sobrecarga de vazamento; proteção de limite de sobrecarga de software; proteção de desligamento de ponto de interrupção e outros dispositivos de proteção múltipla
- Opcional: metal de pequena deformação
- extensômetro, rastreador de deslocamento de grande deformação
|
Especificação:
| Marca |
HongTuo |
| Modelo |
WDW-D |
| -002 |
-005 |
-01 |
-02 |
-05 |
-1 |
-2 |
-5 |
-10 |
-20 |
-30 |
-50 |
| Capacidade |
KN |
0.02 |
0.05 |
0.1 |
0.2 |
0.5 |
1 |
2 |
5 |
10 |
20 |
30 |
50 |
| KG |
2 |
5 |
10 |
20 |
50 |
100 |
200 |
500 |
1000 |
2000 |
3000 |
5000 |
| lb |
|
|
|
|
|
|
|
|
|
|
|
|
| Troca de unidade |
G,Kg,lb,N,KN |
| Troca de unidade de deslocamento |
Polegada cm mm |
| Nível da máquina de teste |
Classe 0.5 |
| Faixa de força efetiva |
0.2％～100％FS |
| Precisão da força |
Dentro de ±0.5% |
| Decomposição da força |
1/300 000 |
| Ampliação da potência da força |
Mudança automática completa |
| Resolução de deslocamento |
0.005mm |
| Precisão de deslocamento |
Dentro de ±0.5% |
| Faixa de medição de deformação |
0.2%～100%FS |
| Precisão da indicação de deformação |
Dentro de ±0.5% |
| Faixa de medição de grande deformação |
(10～1000)mm |
| Resolução de grande deformação |
0.05mm |
| Limite de erro de indicação de grande deformação |
Dentro de ±0.5% |
| Velocidade máxima do teste |
500mm/min；opcional máximo 1000mm/min |
| Velocidade mínima do teste |
0.01mm/min |
| Precisão da velocidade |
Dentro de ±0.5% |
|
Curso da viga
Altura de medição
|
padrão |
Sem curso de teste de aperto: 1330mm；Com curso de teste de aperto: 800mm |
| opcional |
/ |
| / |
| Largura efetiva |
padrão |
420mm |
| opcional |
650mm |
| Configuração da fixação |
Um conjunto de garras de tração；pode escolher outras garras |
| Método de retorno |
Seleção manual ou automática, retorna automaticamente após o término do teste ou retorna manualmente à posição inicial |
| Método de parada |
1. Valor de ruptura máximo para automaticamente 2. Parada de configuração de segurança de limite superior e inferior |
| Dispositivos de segurança |
1. Proteção do interruptor de limite mecânico 2. Freio de emergência do interruptor de parada de emergência |
| Proteção contra sobrecarga |
Mais de 10% da carga máxima, proteção automática da máquina |
| Acessórios |
1 cabo de alimentação; 1 CD do programa de software de teste; 1 cabo de dados; 1 manual; 1 certificado |
| Acessórios opcionais |
Dispositivo anti-respingo (porta de proteção); computador; impressora; extensômetro de metal de pequena deformação, rastreador de deslocamento de grande deformação, bancada do tipo T; |
| Fonte de energia |
220V.AC/ 50HZ; 110V.AC/60HZ |
| Tamanho/peso do host principal |
Comprimento*Largura*Altura:750mm*500mm*1650mm / cerca de 165KG |
| Tamanho da embalagem / peso |
Comprimento*Largura*Altura:850mm*600mm*1800mm / cerca de 203KG |
