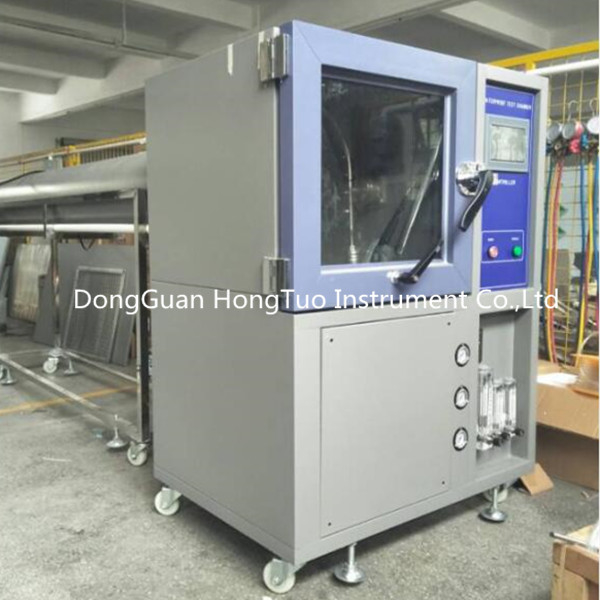

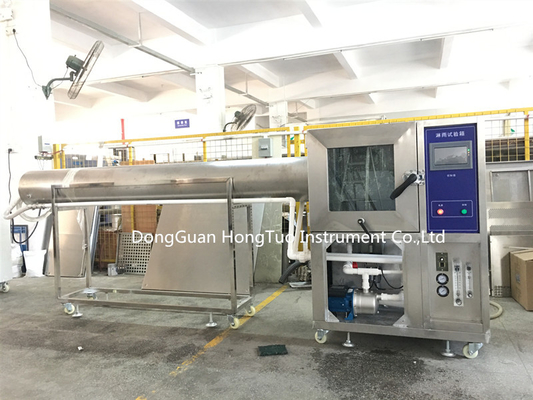

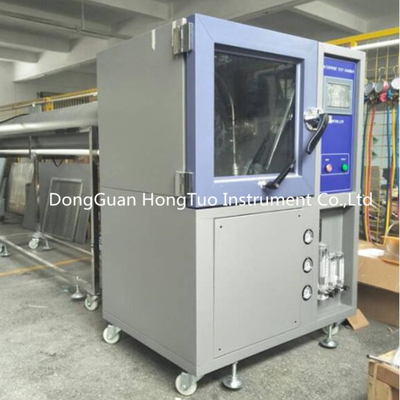

Nova câmara de ensaio de pulverização de chuva / gabinete / máquina / equipamento / dispositivo / aparelho
A principal função do equipamento é testar as propriedades físicas e outras propriedades conexas de produtos eletrónicos e elétricos, lâmpadas, gabinetes elétricos, componentes elétricos, automóveis,Motocicletas e suas partes em condições de chuva simuladasApós o ensaio, julga-se se o desempenho do produto satisfaz os requisitos, de modo a facilitar a concepção, melhoria, verificação e inspecção de fábrica do produto.
Especificações:
Nome: câmara de ensaio de chuva IPX3/4/5/6
Número de modelo: DH-IPX3.4.5.6-1000
Dimensões internas: W1000 x H1000 x D1000mm (W significa largura, H altura, D profundidade)
Peso: cerca de 300 kg
Fonte de alimentação: AC380V trifásico 50HZ
Parâmetros técnicos
| Intervalo de ensaio |
IEC60529 IPX3-IPX4-IPX5-IPX6 |
| Intervalo de temperatura da água |
O nível da água de pulverização é a temperatura ambiente. |
| Método de pulverização |
IPX3-IPX4 chuva de pêndulo, IPX5-IPX6 chuva de pulverização |
| Fluxo de pulverização |
Fluxo de água por orifício IPX3, X4 0,07 L/min, IPX5: 12,5 L/min ± 5% IPX6: 100 L/min ± 5% |

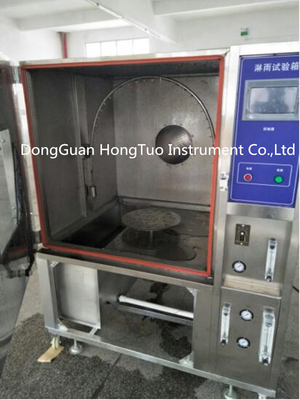

| Tubos de balanço |
tubo de balanço semicircular de 180 ° |
| Radius do tubo de balanço |
R300 mm |
| Diâmetro interno do tubo de balanço |
¢ 16 mm |
| Balanço do tubo de balanço |
90° para a frente e para trás, o ângulo pode ser ajustado arbitrariamente num intervalo total de 180° |
| Ciclo do tubo de pêndulo de pulverização |
1 20 vezes / minuto ajustável |
| Colocação do bico |
Os bicos são distribuídos em arcos de 90° em ambos os lados do plano vertical. |
| Propagação do bico |
50 mm |
| Abertura do bico |
IPX3, X4: 0,4 mm IPX5: 6,3 mm IPX6: 12,5 mm |
| Tamanho do tocadiscos de amostra |
¥ 350 mm |
| Velocidade da plataforma giratória de amostra |
1 20 r / min ajustável |
| Carga do carrossel da amostra |
20 kg |
Estrutura
Material: Caixa interna: chapa de aço inoxidável SUS304
Caixa exterior: aço inoxidável ou pintura
Portão da caixa:
Porta de uma peça, aberta para a esquerda, punho plano, com punho do lado direito
Com janela de observação W300xH450mm janela de vidro transparente
Limpador de vidros
Uma lâmpada de iluminação na caixa
Cabine de controlo de distribuição de energia:
Interruptor de alimentação principal
Tabela de distribuição
Ventilador de arrefecimento
Motor de bomba
Motor de rotação de plataforma giratória
Modo de circulação da água:
O fundo é reciclado e reutilizado, de modo a atingir o objectivo de poupar água
Válvula de abastecimento de água da torneira, interruptor de nível de líquido para controlar o nível de água do tanque de água, dispositivo de filtro de entrada de água
Painel de controlo: um controlador, interruptor de alimentação, interruptor de iluminação, regulador de pressão de pulverização, medidor de caudal de água, manômetro de pressão de água, regulador de velocidade de plataforma giratória
Configuração padrão: regulador de velocidade giratório, janela de vidro temperado e luzes interiores para observação, filtro móvel de precisão, dispositivo de aviso de baixo nível de água, tubo de transbordamento, medidor de vazão: 0.5-5 L/ min um grupo, 10-120 L/min um grupo, reservatório de água incorporado
Circulação de água: utilizar o reservatório de água de circulação interna para reciclagem.
Método de reabastecimento de água: utilização de válvula de abastecimento de água da torneira, interruptor de nível de líquido para controlar o nível de água no reservatório interno, ligação direta à água da torneira, sem necessidade de água purificada.
Controlador de pulverização: controlador de tela sensível ao toque importado, que pode exibir o tempo de balanço, velocidade de balanço, ângulo de balanço, período de balanço, etc.
Método de configuração: toque na entrada directa em inglês.
Modo de controlo: comandos de entrada a partir da interface homem-máquina,o PLC produz o sinal após receber o comando para controlar o trabalho do motor do servidor privado e recebe o sinal de pulso do servomotor para controlar o ângulo de balanço, período de balanço e tempo de balanço
Proteção do gabinete: proteção contra baixos níveis de água / proteção contra o sobreaquecimento do motor / proteção dos limites dos tubos de balanço.
Sequência de fase de potência total e protecção contra perdas de fase/proteção contra fugas/proteção contra falhas de potência.
