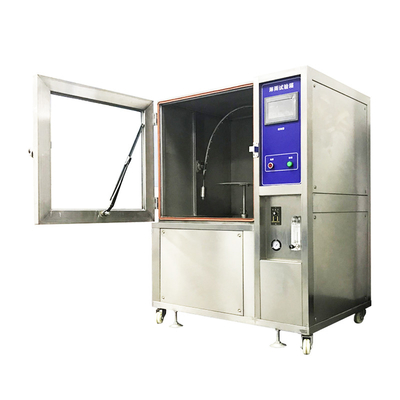

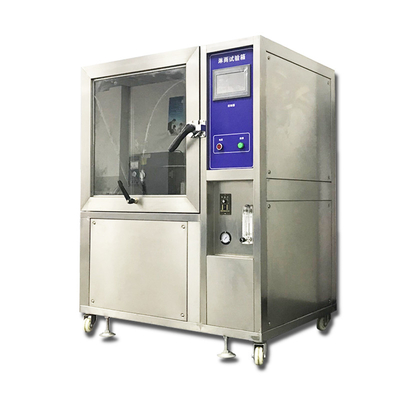

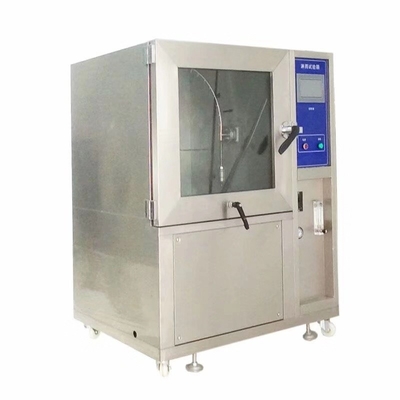

Câmara de Teste de Resistência à Chuva Impermeável IPX3/IPX4 Ambiental, Câmara de Teste de Pulverização de Água
Soluções técnicas
Este produto atende a GB 2423.38-90GB / T10485-2007, estritamente de acordo com a proteção de IPX3, IPX4, graus de GB / T4942.2-93, GB 4208 —93, GB 4706, GB 7000 e outros padrões nacionais correspondentes e outros padrões relevantes de projeto e fabricação de parâmetros técnicos. Pode realizar o teste de água especificado pelos padrões correspondentes.
Parâmetro técnico
| Espaço experimental |
600x600x600 (LxAxP)mm |
| Fonte de alimentação |
220V trifásico 50 / 60HZ MAX 30A. |

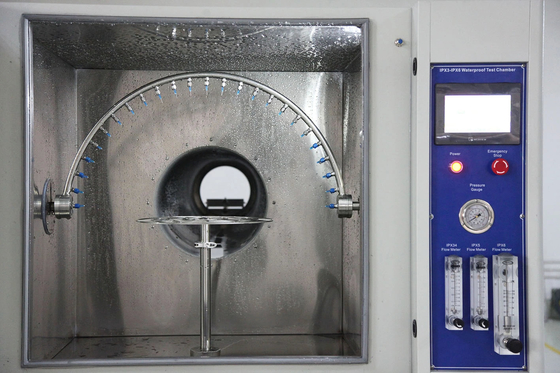

| Raio do tubo pendular de pulverização de água |
200mm |
| Diâmetro do tubo de pulverização de água |
Φ16mm |
| Abertura do jato de água |
Φ0.4mm |
| Distância da abertura do jato de água |
50mm |
| Oscilação do tubo de pulverização |
45 °, 60 °, 90 °, (ajustável) |
| Velocidade de oscilação |
4-25 RPM 0-25 RPM ajustável (configuração de ponto fixo) |
| Pressão da água |
1kg / cm2 ~ 3kg / cm2 (ajustável) |
| Pressão |
0 ~ 6kg / cm2 (ajustável) |
| Precipitação |
2.5 (+1.6) mm / min |
| Velocidade da plataforma giratória |
0 ~ 20rpm |
| Medidor de vazão |
5 ～ 10L / min, um conjunto. |
Estrutura e Característica
1. Placa interna de aço inoxidável SUS # 304
2. Placa externa de aço inoxidável SUS # 430
3. Bomba do motor: bomba de alta pressão resistente à corrosão de aço inoxidável.
4. Tipo de bomba: Convecção de rolagem multi-asa.
5. Motor rotativo: motor de regulação de velocidade de 120W com regulador de velocidade.
6. Motor do mecanismo de oscilação: grupo de acionamento por passo Baishan, ação precisa
7. Um conjunto de bicos padrão JIS-S, um conjunto de bicos SAE, um conjunto de tubo oscilante, 18 bicos, o diâmetro do bico é 0,4 mm.
8. Vazão de água: 0,1 ± 0,005 ~~ 12 ± 0,05L / min (ajustável)
9. Faixa de teste: GBT 10485 JIS-(S1, S2) SAE
A. GBT 10485 Método A
B. GBT 10485 Método B:
C. JIS D0203 (S1-S2) S1, S2—— pressão da água 0,1, 0,3 Mpa; bico 40 (material aço inoxidável SUS 304), vazão 24,5 L / min, 39,2 L / min (negociável)
D. Trabalho personalizável (parâmetros de trabalho podem ser personalizados)
Aplicação
Este equipamento de teste de chuva é um equipamento não padronizado. A caixa de teste de chuva simulada artificialmente é usada para iluminação externa e dispositivos de sinalização e a proteção de carcaças de lâmpadas automotivas. É um equipamento de teste indispensável em aeroespacial, automóveis e motocicletas, elétrica e eletrônica, eletrodomésticos, pesquisa científica e outros campos.
Princípio de funcionamento
1. Princípio de funcionamento da pulverização de água:
A bomba de água retira água do tanque de água na caixa de teste. O tanque de água → bomba → válvula de esfera → filtro → válvula reguladora de pressão → medidor de vazão → tubo oscilante (manômetro de água) na caixa → bico → amostra de teste → tanque de água
2. Obras de transmissão do tubo oscilante:
Motor de transmissão → redutor → plataforma giratória → biela → cremalheira → engrenagem → eixo de conexão → tubo oscilante. O ângulo do tubo oscilante pode ser ajustado pela plataforma giratória no redutor.
