| Modelo |
DHL-90E |
| Volume |
324L |
| Dimensão interna |
90 × 60 × 60 (L × W × H) cm |
| Dimensão externa |
Cerca de 210×125×120 (L×W×H) cm |
| Peso |
Cerca de 100 kg |
| Força máxima |
6 kW |
| Corrente máxima |
30A |
|
Condição de alimentação
|
AC 220V monofásico de dois fios + ligação à terra protetora; faixa de flutuação de tensão admissível ±10%V;
A faixa de flutuação de frequência admissível é de 50±0,5 Hz; fonte de alimentação em modo TN-S ou fonte de alimentação em modo TT
A resistência de aterragem do fio de terra de protecção é inferior a 4Ω
O utilizador deve configurar um interruptor de ar ou de energia com capacidade correspondente para o equipamento no local de instalação, e este interruptor deve controlar de forma independente a utilização do equipamento.
|
| Indicador de desempenho |
| Condições ambientais de utilização |
1A temperatura ambiente é de 5°C a 30°C e a umidade relativa é ≤ 85% R.H.
2O local de instalação deve ser plano e livre de vibrações;
3O equipamento deve ser mantido afastado de fontes de calor e de materiais inflamáveis e explosivos;
4O local de instalação não deve ser exposto à luz solar direta e a circulação do ar interior deve ser mantida;
5O local de instalação do equipamento deve ser limpo e não pode ser instalado em locais empoeirados ou em saídas de poeira, etc.
|
| Intervalo de temperatura e umidade |
Temperatura de laboratório: 10°80°C
Temperatura do reservatório de pressão: RT ∼ 63°C
Umidade relativa 30%-98%R.H.
|
| Taxa de aquecimento |
Temperatura de laboratório RT→+50°C≤60 min
Temperatura do cano sob pressão RT→+63°C≤60 min
|
| MParâmetros técnicos |
Resolução da temperatura: 0,1°C
Uniformidade de temperatura: ±2°C
Flutuação de temperatura: ±0,5°C
Volume de pulverização (m1/80cm2/h) 1,0 ∼2,0 (coletar pelo menos 16 horas, tomar o valor médio)
Pressão de pulverização: 1,00±0,01 kgf/cm2
Valor de pH da poção: neutro 6,0 ∙ 7,0 ácido 3,0 ∙ 3.1
Valor do pH da solução de pulverização: neutro 6,5 ̇ 7,2 ácido 3,1 ̇ 3.3
Tempo de controlo: 1S ~ 9999H pode ser definido arbitrariamente
Nota: A perda de dióxido de carbono na solução durante a pulverização pode causar alterações no valor do pH. Podem ser utilizados os seguintes métodos:tais como aquecer a solução a mais de 35°C antes de a colocar no equipamento de ensaio, ou utilizando água fervente fresca para preparar a solução para reduzir o teor de dióxido de carbono na solução, Pode evitar a alteração do valor do pH,ensaio de ácido ou ensaio de sal acelerado com borrifos de cobre para assegurar o valor de pH da solução de pulverização, ajustar o valor de PH da solução de configuração para 2,8 ∼ 3,0 e verificar se a solução e/ou o soluto cumprem os requisitos
|
| Normas de ensaio |
1.GB/T2423.17-2008/IEC 60068-2-11-1981 Método de ensaio com sal
2. Teste de salinagem ASTM.B117-2009
3.JIS H8502 Método de ensaio com sal
4.GB/T10125-2012/ISO 9227-2006 Método de ensaio com sal
5.GB-T5170.8-2008 Método de inspecção do equipamento de ensaio ambiental para produtos eléctricos e electrónicos - equipamento de ensaio de pulverização de sal
6.GB-T5170.11-2008 Método de inspecção do equipamento de ensaio de gases corrosivos
7.ISO9227 Ensaio com sal
8.GB-T10587-2006 Condições técnicas da câmara de ensaio com spray de sal
9.ASTM-B117
10.GB/T2423.18-2013 Método de ensaio de pulverização cíclica de sal
|
| Estrutura |
| Estrutura da câmara |
A sala de ensaio adota placas de polietileno de PVC importadas (Taiwan Nanya), espessura 8 mm, temperatura durável a 85 °C.
A tampa de vedação da câmara de ensaio adota uma placa acrílica importada com uma espessura de 6 mm
O frasco de reabastecimento de reagente adota um tipo oculto com detecção do nível de água, que é fácil de limpar e não fácil de quebrar.
O cano de ar sob pressão adota um cano de aço inoxidável resistente a alta pressão SUS304# com o melhor efeito de preservação de calor.
O material de ensaio rack adota um rack de indexação plana, que pode ajustar o ângulo à vontade para cair e receber nevoeiro em todos os lados e colocar mais amostras
A câmara de ensaio é selada com água para garantir que o gás corrosor na caixa não vaza
A caixa de controlo e a caixa de ensaio são integrados, e a estrutura esquerda e direita é fácil de operar
A estrutura de separação de água e eletricidade é adotada para evitar efetivamente que a água entre na caixa de controle elétrico e danifique os acessórios
|
| Capa |
A tampa de vedação da câmara de ensaio é feita de placa acrílica importada de espessura de 6 mm, constituída por uma tampa de vedação de 1000 ângulos no topo,que possam impedir eficazmente que a condensação e as gotas de água na superfície da amostra afetem os resultados do ensaio |
| Painel de controlo |

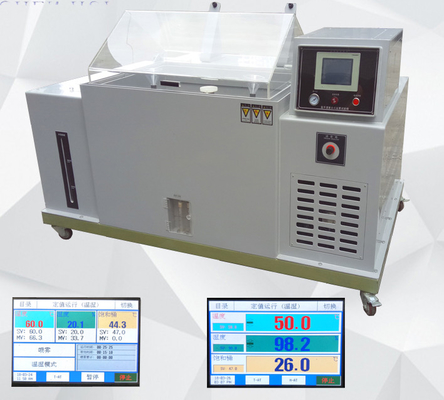

Controlador de temperatura e umidade de ecrã táctil importado, manômetro de pressão, interruptor de alimentação. |
| Cabine de controlo de distribuição de energia |
válvula de solenoide de água, válvula de solenoide de pulverização, válvula de solenoide de descarga, central, ventilador de refrigeração, compressor, condensador, umidificador, protetor de sobre-temperatura, tanque de pressão de saturação de ar,válvula reguladora de pulverização |
| Sistema de aquecimento |
Método de aquecimento a ar, tubo de aquecimento de liga de titânio, placa de aquecimento elétrico resistente à corrosão de 316L, aquecimento de controlo P.I.D. para atingir o equilíbrio de temperatura |
| Sistema de reabastecimento de água |
1- reservatório de água e reabastecimento de baldes de água sob pressão: sistemas manuais e automáticos de controlo do reabastecimento de água,que podem ser ligados ao tubo de água da torneira para controlar automaticamente o reabastecimento de água ou o reabastecimento manual de água, que seja conveniente de utilizar;
Nota: Se a água da torneira tiver demasiadas impurezas ou acidez e alcalinidade, deve ser instalado um filtro na entrada da água
2- Reabastecimento de poção: adotar grande tanque de água escondido, método de reabastecimento manual
|
| Sistema de drenagem |
Dispositivo de controlo da válvula de escoamento, modo de escoamento manual |
| Sistema de pulverização |
Adotar o princípio de Bernut para absorver água salgada e, em seguida, atomização, o grau de atomização é uniforme
Nenhum bloqueio do fenômeno de cristalização pode garantir o padrão de ensaio contínuo
Com um diâmetro não superior a 50 mm
Torre de pulverização cônica ajustável pode dispersar eficazmente a pulverização para garantir a pulverização uniforme e controlar o volume de pulverização
|
| Método de pulverização |
Continuo, descontínuo |
| Sistema de humidificação |
1O controlo do nível da água adota o controlo mecânico do flutuador para evitar um mau funcionamento electrónico.
2O sistema de abastecimento de água adota um sistema automático de suplemento de água, que é adequado para a operação contínua da máquina por um longo tempo.
|
| Sistema de desumidificação |
França TECUMSEH 1 conjunto de compressor de alta potência totalmente fechado, condensador totalmente de cobre, evaporador de revestimento nano anticorrosivo, turbofan de revestimento nano anticorrosivo. |
| Sistema de abastecimento de ar |
A pressão de pulverização é regulada em duas fases a 1 kg/cm2, sendo que a primeira vez que o ar comprimido é regulado a 2 kg/cm2 no cano saturado para aquecimento,A segunda vez é ajustada para 1 kg/cm2 de pressão de pulverização |
| Sistema de escape de nevoeiro |
1. Balanço de pressão totalmente automático e dispositivo de descarga de névoa, só precisa de conectar o tubo de descarga de névoa, e descarregar automaticamente a névoa de acordo com a pressão na caixa
2. Manual desfoque botão interruptor, basta clicar neste botão antes de abrir a tampa da câmara de teste para remover rapidamente o nevoeiro interior
Nota: O tubo de escape de névoa da máquina deve ser estendido para uma área exterior aberta.e deve ser evitado estar perto de materiais corrosivos para evitar que o nevoeiro da máquina corroia outros materiaisO tubo de extensão de névoa não deve ter pontos ondulados e descontados para evitar a condensação no tubo de escape de névoa Bloqueando o tubo de escape de névoa, não pode descarregar eficazmente os gases de escape
|
| Sistema de controlo elétrico |
| Controlador de temperatura e umidade |
1Microcomputador controlador de temperatura inteligente, interface de operação gráfica, ecrã de alta resolução, estrutura de comando de estilo menu.Os utilizadores podem realizar autonomamente configurações de programação de acordo com as suas próprias necessidades ou requisitos padrão, de modo a que a caixa de ensaio possa cumprir automaticamente algumas condições ambientais exigidas e alguns requisitos normalizados de séries de ciclos,que reflete a humanização e automação na maior extensão .
2Na interface de operação, os clientes podem programar de forma independente e modificar os parâmetros definidos.temperatura saturada do barril e outros dados de ensaio relacionados em tempo real, tudo exibido diretamente em formato digital na interface de operação
3. Com funções de execução de ponto fixo e programável, ativação de nomeação, configuração de inclinação de arranque a frio e quente, os parâmetros de funcionamento podem ser selecionados
4- Display de tela em inglês.
5Vários sistemas de controlo de alarme de segurança: baixo nível de água, sobre temperatura, sobrecarga, etc., com luzes de aviso adicionais.
6. Display gráfico de temperatura e umidade: A temperatura e a umidade reais na caixa são mostradas graficamente e comparadas com o valor definido pelo utilizador ao mesmo tempo,pode ajudar a descobrir o erro do teste.
7• Sistemas de protecção de segurança múltiplos; alarme de baixo nível de água e sobreaquecimento, protecção térmica à temperatura da caixa, etc., podem garantir que a caixa de ensaio não seja danificada.
|
| Modo de entrada de temperatura |
Ecrã táctil |
| Display de temperatura |
Pode exibir o valor definido da temperatura, o valor da temperatura real |
| Sistema de cronometragem |
Unidade: segundo, minuto, dez, hora, dez horas podem ser trocadas, o tempo máximo é 9999 horas, o tempo mínimo é 1 segundo |
| Método de fixação do cronograma |
Entrada por toque |
| Modo de funcionamento |
Operação de valor fixo, operação de programa |
| Corpo de medição de temperatura |
Resistência de platina PT100 |
| Método de controlo da temperatura |
PID de saturação antiintegral, modo de controlo da temperatura de equilíbrio BTC (equipamento de ensaio de temperatura) |
| Dispositivo de protecção de segurança |
| Câmara de ensaio |
Proteção contra temperaturas excessivas |
| Balde de saturação |
Protecção contra temperaturas excessivas, protecção contra a escassez de água |
| Sistema de aquecimento |
Aquecimento seco do tubo de aquecimento, abastecimento anormal de água |
| Fornecimento de energia |
Protecção contra fugas, sobrecarga e curto-circuito |
| Requisitos do ambiente de armazenamento |
A temperatura ambiente do equipamento deve ser mantida dentro dos limites de 0°C+35°C |
| Requisitos relativos ao local de instalação |
A distância entre os painéis laterais esquerdo, direito e traseiro da câmara de ensaio não deve ser inferior a 600 mm da parede,e a distância entre a frente e a parede não deve ser inferior a 800 mm. Quando o equipamento é transportado, se pode entrar na porta ou passagem, elevador, etc., para não afetar o progresso da sua empresa. |
