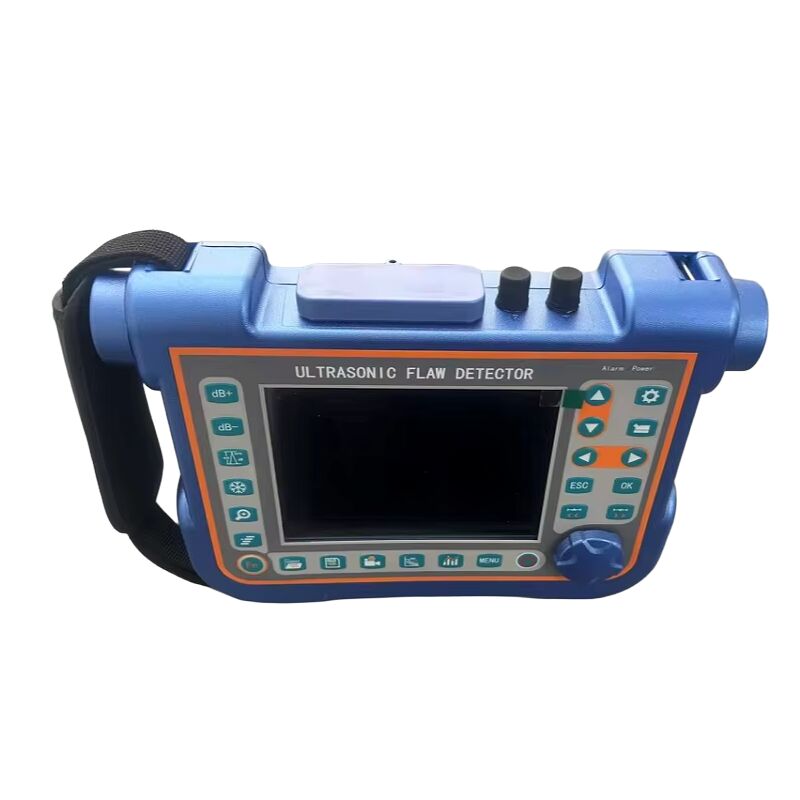

KUT-681 Detector de Falhas Ultrassônico Portátil Digital IP65/IP67 Testador de Defeitos para Detecção de Espessura de Rachaduras de Solda
Descrição do Produto:
Este instrumento é um detector de falhas ultrassônico portátil digital para detectar, localizar, avaliar e diagnosticar rapidamente, convenientemente, sem danos e com precisão vários defeitos internos da peça de trabalho (rachaduras, inclusões, poros, etc.). Ele também pode ser usado para detecção de espessura e controle de qualidade de materiais compósitos.
A forma de onda pode ser salva em um formato de arquivo padrão, como CSV ou gerar diretamente um relatório em PDF, relatório BMP pressionando o botão fácil.
Para o modelo avançado, forneça um menu de soldagem dedicado que permite definir a forma, a ranhura e a localização em tempo real do defeito de soldagem de acordo com a espessura da placa e o método de soldagem.
Forma:

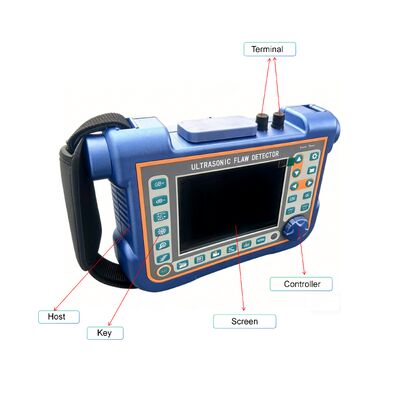

• Design estrutural ergonômico, à prova d'água e à prova de óleo.
• Suporte de amortecimento giratório de 360 graus e capa de borracha.
• Painel de vidro de abertura forte de alta transparência.
Exibição:
• Display multicolorido totalmente digital, menu mestre-escravo, guia claro.
• IPS (In-Plane Switching), sem ângulo de visão, alta resolução de 640X480.
• Taxa de atualização de exibição de 60Hz, exibe rapidamente formas de onda de pequenos defeitos.
• O display de alto brilho pode ser usado sob luz forte.
• 4 estilos de interface operacional e o brilho do LCD podem ser definidos livremente.
Captura de tela e relatório em PDF
• Captura de tela em tempo real de todas as páginas e relatórios de detecção de falhas, e salve-os como imagens BMP em um disco U, que podem ser definidos como imagens coloridas ou em tons de cinza.
• Exporte o relatório de detecção de falhas como um arquivo PDF e salve-o em um disco U para facilitar o arquivamento e a impressão.
• Todo o conteúdo do arquivo PDF pode ser personalizado de acordo com as necessidades do usuário.
• Imagens BMP e arquivos PDF podem ser visualizados em um computador ou telefone celular.
Funções:
• Calibração automática: Calibração automatizada do offset zero da sonda, ângulo da sonda (valor K) e velocidade do material.
• Peak Hold: Compare formas de onda de pico congeladas com A-Scans ao vivo para interpretar facilmente os resultados do teste.
• Localização de Falhas: Exibição ao vivo do caminho sonoro, projeção (distância da superfície), profundidade, amplitude.
• Dimensionamento de Falhas: Dimensionamento automático de falhas usando AVG ou DAC, acelera o relatório de aceitação ou rejeição de defeitos.
• Recurso de correção de superfície curva.
• DAC/AVG: A curva é gerada automaticamente e os pontos de amostragem podem ser compensados e corrigidos. A curva flutua automaticamente com o ganho, expande automaticamente com a distância de detecção e se move automaticamente com o tempo de atraso. Pode exibir a curva AVG de qualquer abertura.
• AWS D1.1. A escolha deste padrão pode reduzir cálculos manuais e melhorar a eficiência da detecção.
• Função de medição de altura de rachadura.
• Ampliação de Gate: expansão do intervalo do gate por toda a largura da tela.
• Gravação e reprodução de vídeo.
• Congelamento de A Scan: O congelamento da exibição mantém os dados da forma de onda e da distância de teste.
• Codificação de eco: exibe a área de exibição de 1 a 9 ecos em cores diferentes, usada para analisar a posição do defeito.
• Marcação de pico: captura e marca o pico em tempo real.
• Recurso de exibição B Scan. Exibe intuitivamente a forma do defeito e o resultado da detecção é mais intuitivo.
• Leitura digital e função Trig.: A espessura/profundidade pode ser exibida em leitura digital ao usar uma sonda normal e a distância da superfície e a profundidade são exibidas diretamente ao usar uma sonda angular.
• Análise de espectro FFT calculando a forma de onda do eco, para detectar as características de frequência e o grau de dano da sonda atual em tempo real.
Pacote Padrão:
Host 1PC
Sonda Reta 1PC
Sonda Angular 1 PC
Adaptador de Energia 1 PC
Cabo de Conexão da Sonda 1 PC
Disco U 1 PC
Manual do Usuário 1PC
Maleta do Instrumento 1 PC
Parâmetro Técnico:
| |
Padrão |
Avançado |
| Alcance |
0 a 15m, com velocidade do aço, transmissão 30m |
0 a 20m, com velocidade do aço, transmissão 40m |
| Velocidade |
100~ 15000m/s |
100~20000m/s |
| Repetição de Pulso |
20~2000Hz |
| Faixa dinâmica |
≥36dB |
| Linearidade Vertical |
≤2.5% |
| Linearidade Horizontal |
≤0.2% |
| Poder de Resolução |
>40USB(5P14em aço) |
| Sensibilidade de Resíduo |
>65USB(2.5GanhoФ20mm) para furo cego de 200mmФ2, onda H50% |
| Ruído |
≤10% |
| Arquivos de Canal |
500 arquivos para armazenar configurações de calibração e parâmetros da sondaArquivos de Relatório |
| 1000 relatórios em formato PDF |
Exibição |
| IPS |
exibição 60Hz Taxa de atualização de exibição de 60Hz, resolução 640X480Rejeição (supressão) |
| 0~80% da altura total da tela |
Tipo de Sonda |
| sonda reta, sonda angular, sonda dupla, penetrante, etc. |
Monitores de Gate |
| Dois gates independentes controláveis em toda a faixa de varredura |
Gatilho |
| Gatilho de pico, gatilho de borda |
Alarmes |
| Limiar positivo/negativo com flash LED |
Fonte de alimentação |
| Rede AC 100-240 VAC, 50-60 Hz |
Bateria de íon de lítio ( |
| |
DC)9V, mais de 12 horas de trabalhoFunção auxiliar |
| Captura de tela, gravação e reprodução de vídeo, B-scan, DAC, AVG, software de análise de dados AWS |
Função avançada |
| Diagrama de solda, detecção de frequência da sonda |
|
Gravador de Vídeo |
| 10 arquivos de vídeo, cada arquivo de vídeo pode ter até 5 minutos de duração, 30 quadros por segundo. Salva em disco U para memória em massa (sem limite de duração) |
Dimensão |
| 230×157×52( |
mm)Peso |
| 1. |
12kg Umidade do ambiente |
| (- |
10~50)ºC Umidade relativa |
| (20~95)%RH |
Nível de proteção |
| IP65 |
IP67 |
Energia do Pulso |
| Amplitude do pulso: 100V, 200V, 250V, 300V, 350V, 400V, 450V, 500V seleção graduada, adequada para uma ampla gama de sondas |
Largura do Pulso |
| de 0.1µs a 0.5 µs para corresponder a sondas com diferentes frequências |
Amortecimento da Sonda |
| 50Ω, 150Ω, 300Ω e 400Ω são opcionais para atender a diferentes requisitos de trabalho de sensibilidade e resolução |
Velocidade de varredura |
| Conversor AD de 16 dígitos na velocidade de amostragem de 320 MHz |
Retificação |
| Meia onda positiva |
meia onda negativa, onda completa e RF Largura de banda 0.1-20 |
| MHz |
, banda passante do amplificador e banda passante estreitaGanho110 |
| dB |
(0.1USB;1USB;2USB;6USBInterface de ComunicaçãoUSB |
| / |
RS232Interface da SondaBNC/LEMO |
