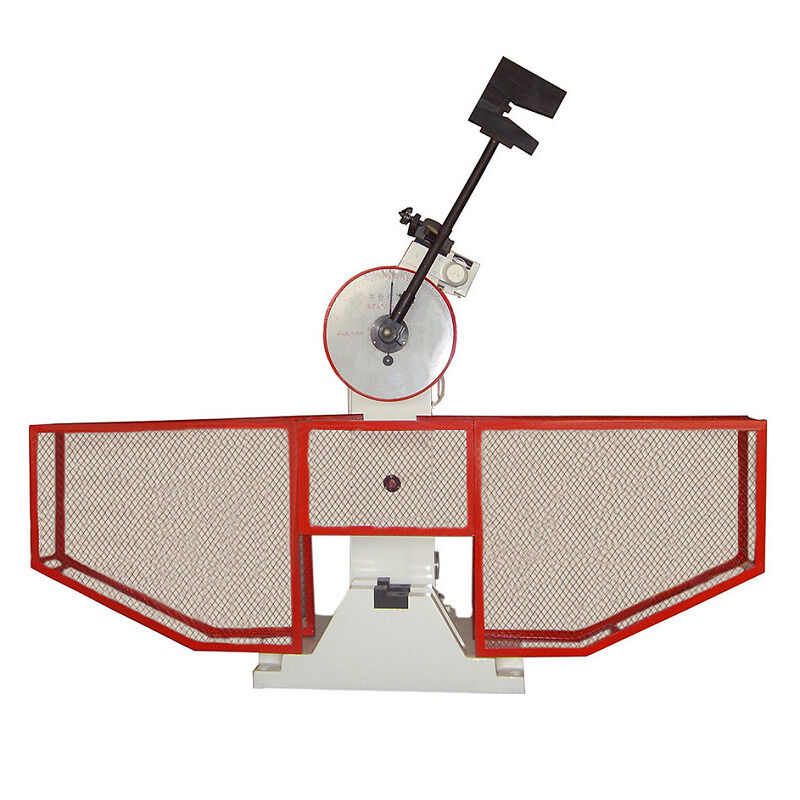

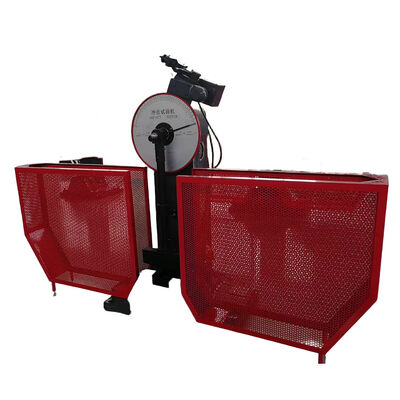

Máquina de Ensaio de Impacto Pendular DB-300A Testador de Impacto Charpy Semi-Automático para Teste de Tenacidade ao Impacto de Ligas Metálicas de Aço
1. Princípio
A máquina de ensaio de impacto da série DB produzida por nossa empresa é desenvolvida de acordo com a norma nacional GB/T3808-2002 "Inspeção de máquina de ensaio de impacto pendular". De acordo com a norma nacional GB/T229-2007 "Método de Ensaio de Impacto Charpy com Entalhe em Metais", o material foi submetido a ensaio de impacto e testado de acordo com JJG145-82 "testador de impacto pendular". A seção utilizada é de 10*10MM. É testado principalmente em metais ferrosos com alta tenacidade ao impacto, especialmente aço e suas ligas.
O princípio de teste do produto é obter o trabalho de absorção da amostra testada usando a diferença entre a energia frontal do impacto pendular e a energia potencial restante após o impacto no mostrador.
2. Características
A operação adota controle semi-automático, que é fácil de operar e tem alta eficiência de trabalho. A energia residual após a amostra ser quebrada pelo pêndulo pode ser levantada automaticamente, e a superioridade pode ser melhor quando o ensaio de impacto da amostra é realizado continuamente.
3. Aplicação
A série DB é amplamente utilizada na pesquisa, produção e fabricação de metrologia, fabricação de máquinas, metalurgia, vasos de pressão, universidades e outras indústrias.
4. Uso
É testado principalmente em metais ferrosos com alta tenacidade ao impacto, especialmente aço e suas ligas.
5. Especificação
1) Energia de Impacto: 300J, 150J
2) Faixa de escala do mostrador e valor de divisão:
| Modelo | DB-300A |
| Faixa de energia | 0-300J 0-150J |
| Divisão | 2J 1J |
3) Torque do pêndulo
| Energia de impacto do pêndulo | 300J | 150J |
| Torque do pêndulo | 160.7695N.M | 80.3848N.M |
4) Pré-ângulo do pêndulo: 150°
5) Distância do centro do pêndulo ao ponto de impacto (centro de teste): 750MM
6) Velocidade de impacto: 5.2M/S
7) Vão de suporte da amostra: 40MM
8) O raio da extremidade do suporte da amostra: 1-1.5MM
9) Ângulo de suporte da amostra: 0°
10) Raio do arco da faca de impacto: 2-2.5MM
11) O ângulo entre as duas faces inclinadas da faca de impacto: 30°
12) Espessura da lâmina de impacto: 16MM
13) Especificações da amostra: 10 * 10 * 55MM
14) Peso da máquina de teste: cerca de 450KG
15) Dimensões da máquina de teste: 2124*600*1340MM
16) Potência: sistema trifásico de três fios 50HZ380V180W (motor principal)
6. Configuração Padrão
1) O host: um.
2) Pêndulo:
Especificações, pêndulo grande 300J, pêndulo pequeno 150J.
Quantidade, um de cada, dois no total.
3) Modelo de vão: Especificações, L=40. Quantidade, um.
4) Bloco central da amostra: especificações, L = 40 (tipo V. U). Quantidade, um.
5) O destacador: quantidade, um.
6) Ficar parado: Especificações, S = 30. Quantidade, um.
7) Chave Allen: Especificações, S=14. Quantidade, um.
8) Parafuso de ângulo de aterramento: Especificações, M16 × 200. Quantidade, quatro conjuntos.
9) As garras (incluindo o suporte): Quantidade, um par. Observe que está instalado no host.
7. Condição de Trabalho
1) Temperatura ambiente na faixa de 10-35°C;
2) A umidade relativa não é superior a 85%;
3) Em um ambiente livre de meios corrosivos;
4) Instalado em uma fundação de concreto com espessura não inferior a 150 mm ou fixado em uma fundação de mais de 880 kg;
5) O nível da superfície de referência de instalação na base é ajustado para dentro de 0,2/1000;

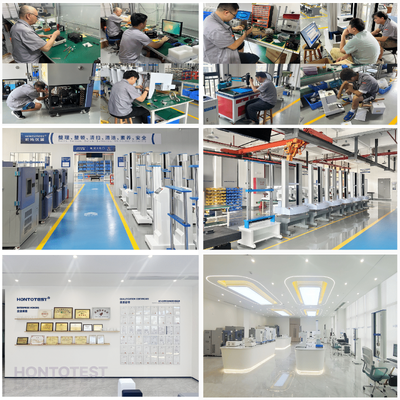

8. Informações da Empresa
