KUT-681 Detector de falhas por ultrassom digital portátil, para rachaduras, inclusões, inspeção de defeitos de poros e testes de espessura de compostos de solda metálica

KUT-681 Detector de falhas por ultrassom digital portátil, para rachaduras, inclusões, inspeção de defeitos de poros e testes de espessura de compostos de solda metálica

Introdução:

Este instrumento é um detector de falhas portátil ultra-sônico digital para rapidamente, convenientemente, sem danos e com precisão para detectar, localizar,avaliar e diagnosticar vários defeitos internos da peça de trabalho (fissuras, inclusões, poros, etc.). Pode também ser utilizado para detecção de espessura e controlo de qualidade de materiais compósitos.

A forma de onda pode ser salva em um formato de arquivo padrão, como CSV

Ou gerar diretamente relatório PDF, relatório BMP pressionando o botão fácil

Para o modelo avançado, fornecer um menu de soldagem dedicado que permite definir a forma, o sulco e o local de falha de soldagem em tempo real de acordo com a espessura da placa e o método de soldagem

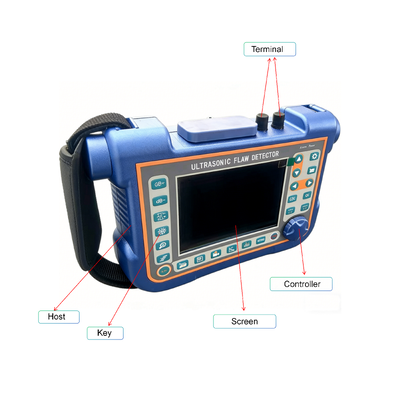

Forma:

• Projeto estrutural ergonómico, à prova de água e óleo.

• Bracket de amortecimento giratório de 360 graus e bainha de borracha

• Painel de vidro de abertura forte e transparente

Display:

•Display digital multicolor completo, menu mestre-escravo, guia claro

• IPS (In-Plane Switching), sem ângulo de visão, alta resolução 640X480

• taxa de atualização do ecrã de 60 Hz, exibição rápida de pequenas formas de onda defeituosas

• O ecrã de alto brilho pode ser utilizado sob luz forte.

• 4 estilos de interface de operação, e o brilho do LCD pode ser ajustado livremente

Captura de tela em tempo real de todas as páginas e relatórios de detecção de falhas, e salvá-los como imagens BMP para o disco U, que pode ser definido como imagens de cor ou escala de cinzas.

• Exportar o relatório de detecção de falhas como um ficheiro PDF e salvá-lo num disco U para fácil arquivamento e impressão

• Todos os conteúdos do ficheiro PDF podem ser personalizados de acordo com as necessidades do utilizador.

• Imagens e ficheiros PDF BMP podem ser visualizados num computador ou telemóvel

Funções:

• Calibração automática: Calibração automática do deslocamento zero da sonda, ângulo da sonda (valor K) e velocidade do material

• Peak Hold: Compare as formas de onda de pico congeladas com as A-Scans ao vivo para interpretar facilmente os resultados do teste

• Localização de falhas:Exposição em tempo real, caminho sonoro, projeção (distância da superfície), profundidade, amplitude

• Avaliação dos defeitos: Avaliação automática dos defeitos através do AVG ou do DAC, rapidez de notificação da aceitação ou rejeição de defeitos.

• Função de correcção de superfície curva

• DAC/AVG: A curva é gerada automaticamente e os pontos de amostragem podem ser compensados e corrigidos.Expansão automática com a distância de detecçãoPode exibir a curva AVG de qualquer abertura

• AWS D1.1A escolha deste padrão pode reduzir os cálculos manuais e melhorar a eficiência da detecção

• Função de medição da altura da fenda

• Portão de ampliação: espalhamento da gama de portões por toda a largura do ecrã

• Gravação e reprodução de vídeo

• Um congelamento de digitalização: o congelamento do ecrã contém dados da forma de onda e da distância de ensaio

• Código de eco: exibição de 1 a 9 áreas de eco em cores diferentes, utilizadas para analisar a posição do defeito

• Marca de pico: captura e marcação do pico em tempo real

• B Display de exibição de varredura: visualiza intuitivamente a forma do defeito e o resultado de detecção é mais intuitivo

• Função de leitura e desencadeamento digitais: a espessura/profundidade pode ser exibida na leitura digital quando se utiliza uma sonda normal e a distância e a profundidade da superfície são exibidas diretamente quando a sonda angular está em uso

• Análise do espectro FFT através do cálculo da forma de onda do eco, para detectar as características de frequência e o grau de dano da sonda de corrente em tempo real

Pacote padrão:

Anfitrião 1PC

Proba recta 1 PC

Sonda de ângulo 1 PC

Adaptador de alimentação 1 PC

Cabo de ligação da sonda 1 PC

Disco em U 1 PC

Manual do utilizador 1PC

Caixa de instrumentos 1 PC

Parâmetro técnico:
