Detector de falhas por ultra-som KUT-681, calibração automática para defeito de fenda de solda e teste de espessura para peça de trabalho e material composto
Introdução:
Este instrumento é um detector de falhas portátil ultra-sônico digital para rapidamente, convenientemente, sem danos e com precisão para detectar, localizar,avaliar e diagnosticar vários defeitos internos da peça de trabalho (fissuras, inclusões, poros, etc.). Pode também ser utilizado para detecção de espessura e controlo de qualidade de materiais compósitos.
A forma de onda pode ser salva em um formato de arquivo padrão, como CSV
Ou gerar diretamente relatório PDF, relatório BMP pressionando o botão fácil
Para o modelo avançado, fornecer um menu de soldagem dedicado que permite definir a forma, o sulco e o local de falha de soldagem em tempo real de acordo com a espessura da placa e o método de soldagem

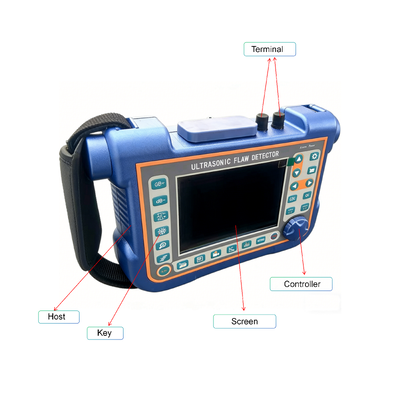

Forma:
• Projeto estrutural ergonómico, à prova de água e óleo.
• Bracket de amortecimento giratório de 360 graus e bainha de borracha
• Painel de vidro de abertura forte e transparente
Display:
•Display digital multicolor completo, menu mestre-escravo, guia claro
• IPS (In-Plane Switching), sem ângulo de visão, alta resolução 640X480
• taxa de atualização do ecrã de 60 Hz, exibição rápida de pequenas formas de onda defeituosas
• O ecrã de alto brilho pode ser utilizado sob luz forte.
• 4 estilos de interface de operação, e o brilho do LCD pode ser ajustado livremente
Captura de tela em tempo real de todas as páginas e relatórios de detecção de falhas, e salvá-los como imagens BMP para o disco U, que pode ser definido como imagens de cor ou escala de cinzas.
• Exportar o relatório de detecção de falhas como um ficheiro PDF e salvá-lo num disco U para fácil arquivamento e impressão
• Todos os conteúdos do ficheiro PDF podem ser personalizados de acordo com as necessidades do utilizador.
• Imagens e ficheiros PDF BMP podem ser visualizados num computador ou telemóvel
Funções:
• Calibração automática: Calibração automática do deslocamento zero da sonda, ângulo da sonda (valor K) e velocidade do material
• Peak Hold: Compare as formas de onda de pico congeladas com as A-Scans ao vivo para interpretar facilmente os resultados do teste
• Localização de falhas:Exposição em tempo real, caminho sonoro, projeção (distância da superfície), profundidade, amplitude
• Avaliação dos defeitos: Avaliação automática dos defeitos através do AVG ou do DAC, rapidez de notificação da aceitação ou rejeição de defeitos.
• Função de correcção de superfície curva
• DAC/AVG: A curva é gerada automaticamente e os pontos de amostragem podem ser compensados e corrigidos.Expansão automática com a distância de detecçãoPode exibir a curva AVG de qualquer abertura
• AWS D1.1A escolha deste padrão pode reduzir os cálculos manuais e melhorar a eficiência da detecção
• Função de medição da altura da fenda
• Portão de ampliação: espalhamento da gama de portões por toda a largura do ecrã
• Gravação e reprodução de vídeo
• Um congelamento de digitalização: o congelamento do ecrã contém dados da forma de onda e da distância de ensaio
• Código de eco: exibição de 1 a 9 áreas de eco em cores diferentes, utilizadas para analisar a posição do defeito
• Marca de pico: captura e marcação do pico em tempo real
• B Display de exibição de varredura: visualiza intuitivamente a forma do defeito e o resultado de detecção é mais intuitivo
• Função de leitura e desencadeamento digitais: a espessura/profundidade pode ser exibida na leitura digital quando se utiliza uma sonda normal e a distância e a profundidade da superfície são exibidas diretamente quando a sonda angular está em uso
• Análise do espectro FFT através do cálculo da forma de onda do eco, para detectar as características de frequência e o grau de dano da sonda de corrente em tempo real
Pacote padrão:
Anfitrião 1PC
Proba recta 1 PC
Sonda de ângulo 1 PC
Adaptador de alimentação 1 PC
Cabo de ligação da sonda 1 PC
Disco em U 1 PC
Manual do utilizador 1PC
Caixa de instrumentos 1 PC
Parâmetro técnico:
|
|
Padrão
|
Avançado
|
|
Distância
|
0 a 15 m, à velocidade do açoTransmite 30m.
|
0 a20m, à velocidade do açoTransmite 40m.
|
|
Velocidade
|
100 ~ 15000m/s
|
100 ~ 20 000 m/s
|
|
Repetição do pulso
|
20~2000Hz
|
|
Faixa dinâmica
|
≥ 36dB
|
|
VerticalLinearidade
|
≤ 2,5%
|
|
HorizontalLinearidade
|
≤ 0,2%
|
|
Poder de resolução
|
> 40dB(5P14)em aço)
|
|
Falta de sensibilidade
|
> 65dB(2.5MHzF20mm)paraFuro de fundo plano de 200 mmF2,onda H50%)
|
|
Ruído
|
≤ 10%
|
|
CArquivos Hannel
|
500Arquivospara armazenar configurações de calibração e parâmetros de sonda
|
|
Rimportar arquivos
|
1000Relatórios em formato PDF
|
|
Exibição
|
IPSexibição60Hz Taxa de atualização do ecrã de 60 Hz, resolução640X480
|
|
Rejeitar (suprimir)
|
0~80%dealtura do ecrã
|
|
Tipo de sonda
|
sonda reta, sonda angular, sonda dupla, penetrante, etc.
|
|
Monitores de porta
|
Dois portões independentes controláveis em toda a gama de varredura
|
|
Trigger
|
Pico de disparo,Ativador de borda
|
|
Alarmes
|
Limitepositivo/negativo com LEDFlash
|
|
Fornecimento de energia
|
AC Mains 100-240 VAC, 50-60 Hz
|
|
|
Bateria de iões de lítio(DC)9V, mais de 12 horas de trabalho
|
|
AFunção auxiliar
|
Captura de ecrã, gravação e reprodução de vídeo, B-scan, DAC, AVG, software de análise de dados AWS
|
|
Função avançada
|
|
Diagrama de solda, detecção de frequência da sonda
|
|
Gravador de vídeo
|
10 arquivos de vídeo, cada arquivo de vídeo pode ser de até 5 minutos de duração, 30 quadros por segundo. salvar em U-disco para a memória de massa ((sem limite de duração)
|
|
DImensão
|
230×157×52 ((mm)
|
|
Peso
|
1. 12 kg
|
|
Humidade do ambiente
|
- Não. 10~50)°C
|
|
Umidade relativa
|
(20 a 95) %RH
|
|
Nível de protecção
|
IP65
|
IP67
|
|
Energia de pulso
|
Amplitude de pulso: 100V, 200V, 250V, 300V, 350V, 400V, 450V, 500V, de selecção graduada, adequada para uma ampla gama de sondas
|
|
Largura do pulso
|
a partir de 0.1μs para 0.5μs para combinar as sondas com diferentes frequências
|
|
ProbaDiminuição
|
50Ω, 150Ω, 300Ω e 400Ω são opcionais para satisfazer diferentes requisitos de trabalho de sensibilidade e resolução
|
|
Velocidade de varredura
|
Conversor AD de 16 dígitos à velocidade de amostragem de 320 MHz
|
|
Rectificação
|
Hal positivo FIVE, metade negativa. onda, cheia onda e RF
|
|
Largura de banda
|
0.1-20MHz,banda de transmissão do amplificadore banda de passagem estreita
|
|
Ganho
|
110dB(0,1dB;1dB;2dB;6dB
|
|
Interface de comunicação
|
USB/RS232
|
|
Interface da sonda
|
BNC/LEMO
|
