HT-ZT50 Testador de Resistência ao Crescimento de Cones, Máquina de Teste de Cones para Tubos de PE com Banho de Água a Temperatura Constante

HT-ZT50 Testador de Cone de Resistência ao Crescimento, Máquina de Teste de Cone de Tubo de PE com Banho de Água de Temperatura Constante

Introdução:

Este produto está em conformidade com os requisitos da norma GB/T19279-2003 "Método de Teste para Resistência ao Crescimento Lento de Rachaduras em Tubos de Polietileno" para equipamentos de teste. É amplamente utilizado e é um dispositivo essencial de teste ambiental para a produção, pesquisa e teste de materiais poliméricos como plásticos e borracha.

A câmara de temperatura constante HT-ZT50 fornece um ambiente de teste de temperatura constante na faixa de temperatura ambiente a 85℃. É usada principalmente para regulação de temperatura de materiais não metálicos e para fornecer um ambiente de temperatura constante para testes. Quando equipada com dispositivos experimentais especiais, pode medir itens de teste específicos (como adicionar uma solução surfactante à câmara e equipá-la com o cone de teste correspondente para medir a resistência ao crescimento lento de rachaduras em tubos de polietileno). O banho de temperatura constante deste produto também pode ser usado como um dispositivo de teste independente para regular a condição ou temperatura de várias amostras de teste abaixo de 85℃.

Princípio:

Um anel de tubo de comprimento especificado é cortado do tubo. Um cone é inserido no anel do tubo para manter uma deformação constante. Uma ranhura é feita em uma extremidade do anel do tubo. O anel é então imerso em uma solução surfactante especificada a uma temperatura de 80℃±1℃. A taxa de propagação da rachadura a partir da ranhura é medida. Este teste é aplicável a tubos com espessura de parede de 5 mm ou menos.

Normas:

Parâmetros técnicos:

Parâmetros do banho termostático:

(1) Faixa de temperatura do banho: temperatura ambiente – 85℃

(2) Resolução: 0.1℃

(3) Precisão do controle de temperatura: ±0.5℃

(4) Gradiente de temperatura: ±0.5℃

(5) Volume: 23L

(6) Fonte de alimentação: AC220V 50Hz 10A

(7) Solução surfactante: preparada pelo cliente

Parâmetros do cone:

(1) Material: Latão

(2) Um mandril cônico é inserido no anel do tubo para manter a deformação constante (unidade de potência a ser fornecida pelo cliente);

(3) Uma ranhura longitudinal é aberta na extremidade não cônica, com dimensões: comprimento L (20±1) mm, largura (1±0.2) mm, profundidade (2±0.2) mm

(4) Dimensões do cone: diâmetro externo D = 1.12 * diâmetro interno nominal do tubo (±0.1 mm). Quando o diâmetro externo nominal do tubo for menor ou igual a 40 mm, o comprimento H = D (±0.1 mm), e o chanfro R = 4 * diâmetro interno nominal do tubo (±2 mm) (o cliente fornece as dimensões e o fornecedor fornece o cone correspondente).

Parâmetros da amostra: Quando o diâmetro externo nominal da amostra for menor ou igual a 40 mm, o comprimento da amostra é de 100 ± 5 mm; quando o diâmetro externo nominal for maior que 40 mm, o comprimento da amostra é de 150 ± 5 mm. Cada grupo consiste em 3 amostras, e ambas as extremidades das amostras devem ser cortadas planas e perpendiculares ao eixo.

Parâmetros de usinagem da ranhura: Em uma extremidade do anel do tubo totalmente esticado pelo cone, uma ranhura com um comprimento axial de 10 mm ± 1 mm é usinada ao longo de toda a espessura da parede.

Estrutura do produto:

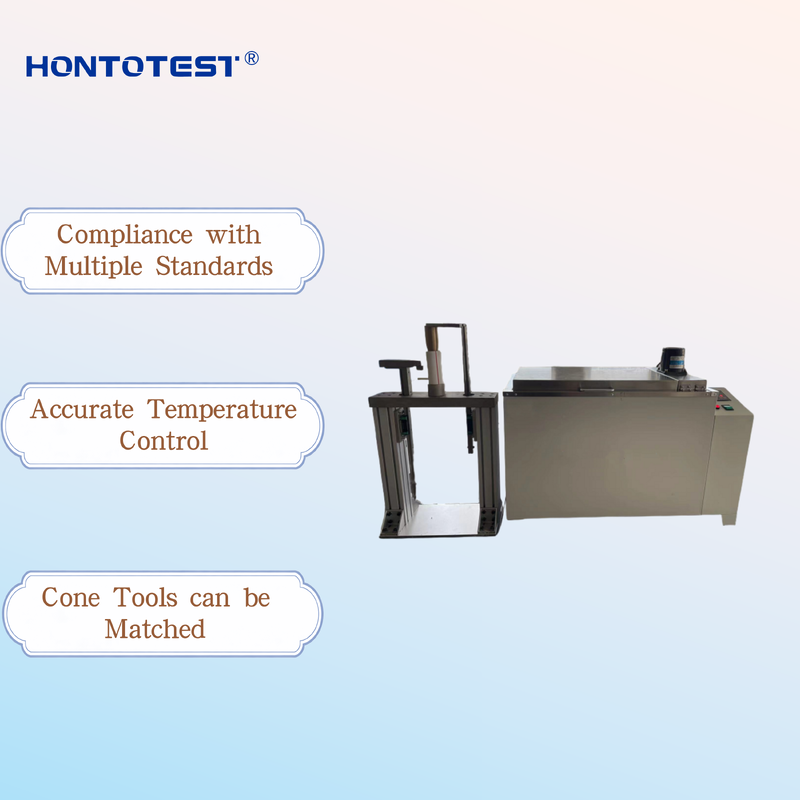

Este produto consiste principalmente em: um banho de temperatura constante, um sistema de controle de temperatura, um sistema de circulação, uma base cônica e o próprio cone.

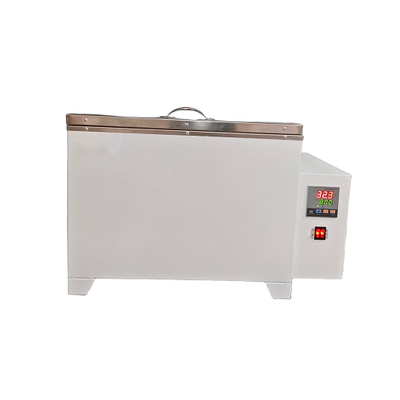

1. Banho de Temperatura Constante: Usado para conter soluções e possui função de preservação de calor.

2. Sistema de Controle de Temperatura: Usado para ajustar e controlar a temperatura dentro da banheira. A temperatura máxima dentro da banheira é de 85℃.

3. O sistema de circulação é uma bomba de circulação usada para obter uniformidade do líquido. Sua temperatura máxima de operação é de 85℃.

4. O cone é um dispositivo usado para aplicar força externa ao diâmetro interno de tubos de polietileno. Este produto oferece cones para tubos da série SDR, com o modelo selecionado pelo cliente.
