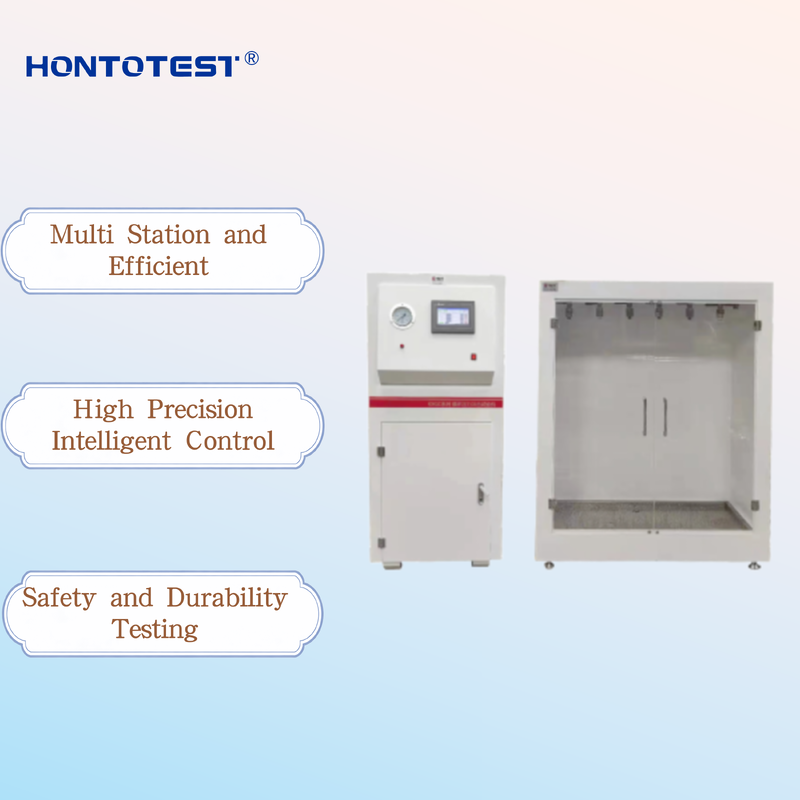

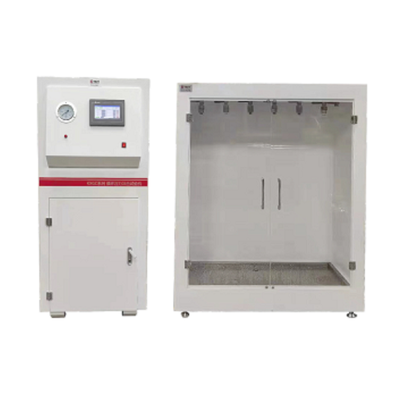

HT-GC-63 Plastic Pipe Cyclic Pressure Impact Testing Machine, Tester for Thermoplastic Pipe Fatigue & Pulse Pressure Test (Machina de teste de impacto de pressão cíclica de tubos plásticos)

HT-GC-63 Plastic Pipe Cyclic Pressure Impact Testing Machine, Tester for Thermoplastic Pipe Fatigue & Pulse Pressure Test (Machina de teste de impacto de pressão cíclica de tubos plásticos)

Visão geral:

A máquina de ensaio de impacto de pressão cíclica para tubos de plástico é fabricada em conformidade com os métodos de ensaio especificados na norma ISO 10508:1995, "tubos e acessórios de termoplásticos para sistemas de água quente e fria".ou sistemas de tubulação para suportar falhas de fadiga por esforço e pressões de pico de pulso em condições de carga alternadas.

Princípio de funcionamento:

Após a instalação da amostra e o ajustamento da força de tração em conformidade com as normas de ensaio de tubulação, pode ser iniciado o ensaio.Este instrumento apresenta uma configuração de ponta que compreende uma tela sensível ao toque e um PLC, permitindo a monitorização em tempo real de seis estações de ensaio; também oferece funções como desligamento automático após a conclusão do ensaio, alarmes para fugas de tubulação e configurações de frequência de impacto.

Características:

Unidade principal

Projeto independente da estação sem interferência mútua:Dispõe de uma pressão máxima de 15 bar e de seis estações independentes.A válvula da estação específica pode ser fechada enquanto o ensaio continua nas outras estações..

Funcionalidade versátil:Capaz de aplicar pré-tensão aos tubos de acordo com os requisitos de ensaio e realizar ensaios padrão de 10.000 ciclos, oferecendo múltiplas capacidades num único sistema.

Alta precisão e estabilidade:As tecnologias essenciais e os componentes-chave são adquiridos a nível mundial, especificamente da Dinamarca e da Alemanha, para garantir uma precisão superior e estabilidade operacional.

Largo alcance de controlo:O controlo da pressão cíclica varia de 4 bar a 15 bar.

Proteção de segurança altamente fiável:Medidas de segurança abrangentes são integradas em sistemas elétricos, mecânicos e de software.

Câmara de ensaio

Câmara interna de aço inoxidável equipada com uma bomba de circulação Wilo de alto desempenho;

Uma tampa transparente que permita a observação em tempo real do processo de ensaio dos tubos;

Estrutura simples e montagem conveniente; o projeto único garante uma taxa de sucesso de 100% para conexões seladas e permite uma fácil montagem e desmontagem;

Construído a partir de aço inoxidável 304 de alta qualidade, garantindo desempenho livre de ferrugem num ambiente de água de 95°C.

Parâmetros

(1)Tempo de ciclo da pressão: 30 ± 5 ciclos por minuto (alternando entre 0,1 ± 0,05 MPa e 1,5 ± 0,05 MPa);

(2) Precisão de cronometragem: 1 segundo;

(3)Erro de cronometragem: ± 1%;

(4)Precisão de pressão: 0,05 MPa;

(5)Configuração da contagem de ciclos: ajustável de 0 a 10 000 ciclos;

(6) Intervalo de temperatura: 23 ± 2°C;

(7) Estações de ensaio: 6;

(8) Características: retenção de dados em caso de perda de energia e detecção de fugas/rupturas;

(9)Diâmetro do tubo de ensaio: Φ2·Φ63.

Padrões:

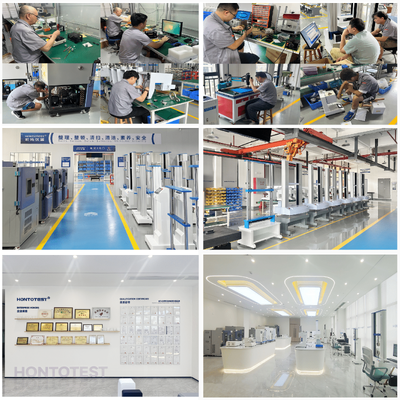

Informações da empresa:
