Medidor de Comprimento de Fio / Máquina de Teste, Dispositivo / Instrumento / Equipamento de Medição de Densidade de Fio

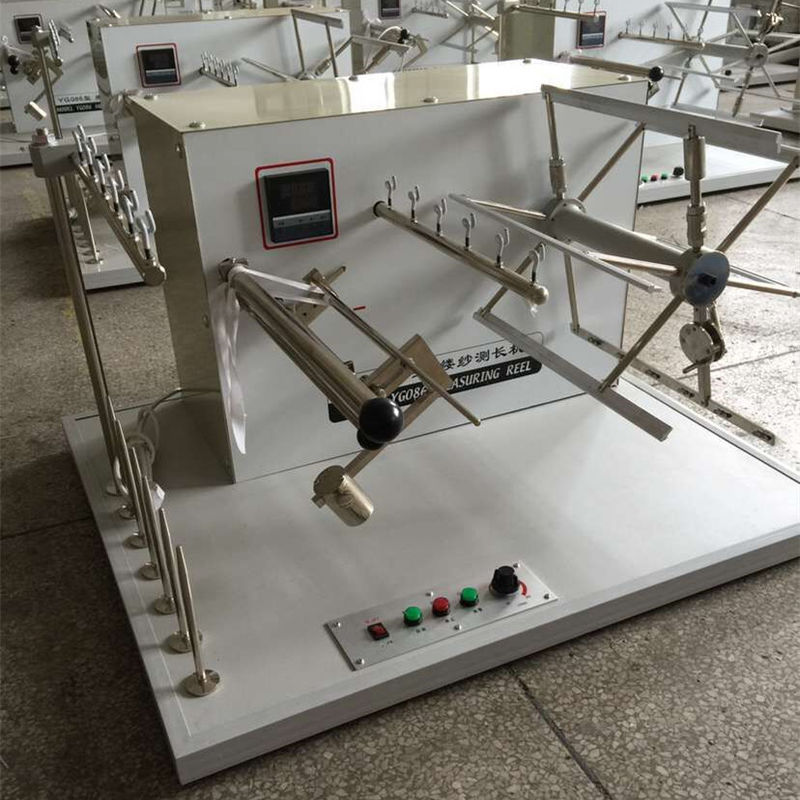

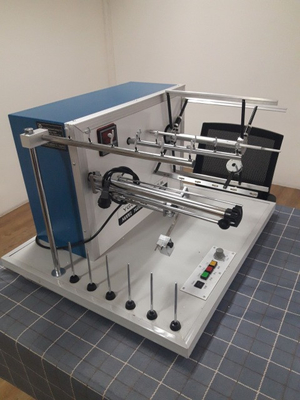

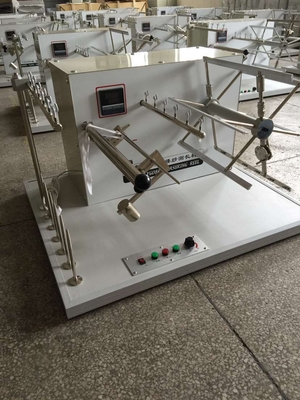

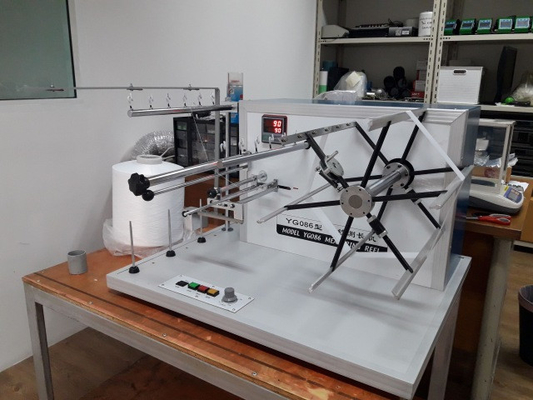

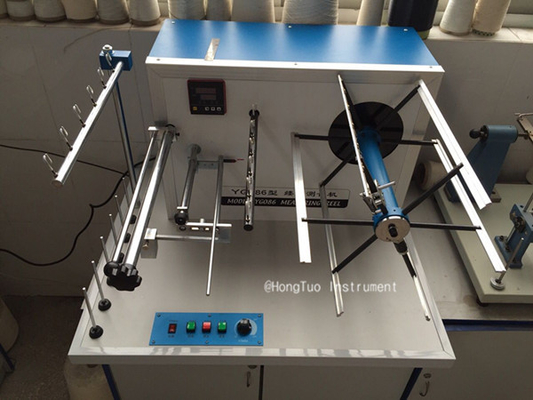

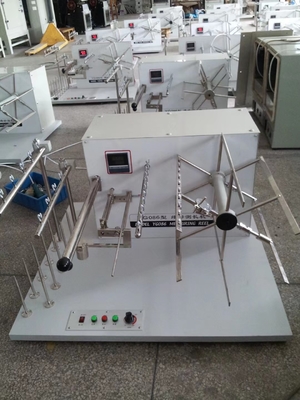

Testador de Comprimento de Fio

1 Aplicação do Produto e Principais Especificações

• Aplicação do produto

Este produto é usado para enrolar amostras de fios em meadas em um carretel a uma tensão de enrolamento selecionável para a medição precisa do comprimento do fio, o que é necessário para a medição da densidade linear do fio ou contagem do fio, bem como o teste de resistência da meada na indústria têxtil.

Este produto está em conformidade com a norma nacional GB4743Têxteis - Fio de embalagens - Determinação da densidade linear (massa por unidade de comprimento) pelo método da meada.

1.2Principais especificações

1.2.1 Número de bobinas mensuráveis simultaneamente: 6 bobinas

1.2.2 Distância entre bobinas: 60 mm

1.2.3 Circunferência do carretel: 1.000 mm ±1 mm

1.2.4 Velocidade do carretel: (30 ~ 250) rpm, velocidade variável infinita

1.2.5 Número selecionável de voltas em uma meada: 2 ~ 9999 voltas

1.2.6 Faixa de movimento de vaivém recíproco para enrolamento: 35 mm

1.2.7 Faixa de tensão por enrolamento de fio único: (0 ~ 100) cN

1.2.8 Fonte de alimentação: tensão: 220 V, frequência: 50 Hz

1.2.9 Dimensões gerais (C x L x A): 780 mm x 660 mm x 480 mm

1.2.10 Peso total do produto: 55 kg

2Estrutura do produto

2.1Carretel

O carretel consiste em 6 lóbulos, que permitem que a meada obtenha uma forma hexagonal quando o fio é enrolado no carretel. Um dos lóbulos é projetado com uma estrutura móvel para que a meada possa ser retirada convenientemente para evitar o efeito de tensão na meada durante a remoção.

• Tensão de enrolamento

Um regulador de tensão consistindo em duas hastes de regulação de tensão paralelas do tipo aberto é usado para regular a tensão de enrolamento, variando o ângulo de enrolamento do fio na haste de tensão. E a tensão é medida ao mesmo tempo por uma balança de tensão do tipo alavanca.

• Sistema de acionamento

O sistema de acionamento é instalado em uma caixa para evitar a contaminação por poeira e garantir sua confiabilidade durante a operação. O movimento rotacional do carretel e o movimento de vaivém recíproco para enrolamento são acionados separadamente por dois motores independentes.

2.3.1 Acionamento do carretel

O carretel é acionado por um motor CC independente através de um eixo de transporte e um par de polias de correia. A velocidade de rotação do carretel pode ser variada infinitamente pelo controle elétrico. O carretel pode iniciar suavemente e diminuir a velocidade por si só ao entrar na última volta de um número predefinido de voltas antes de parar automaticamente no número predefinido de voltas. O carretel pode parar em uma posição especificada de forma adequada e suave.

2.3.2 Rmovimento de vaivém ecíproco para enrolamento

Uma came é acionada por um motor síncrono independente a uma velocidade constante para empurrar o guia de rosca de vaivém para fazer movimentos de vaivém reciprocamente a uma velocidade constante, de modo que o fio seja enrolado em um movimento de vaivém recíproco. A ampla gama deste movimento de vaivém recíproco torna possível reduzir o número de camadas sobrepostas no enrolamento do fio.

• Dispositivo de controle para o número de voltas em uma meada

O número de voltas em uma meada é predefinido por um mostrador manual no computador. O número de voltas que está sendo concluído pelo carretel é captado por um interruptor sem contato e convertido em um sinal, que é exibido em forma digital no contador como o número de voltas realizadas pelo carretel. O contador preciso garante que o número de voltas em uma meada possa ser selecionado e controlado de maneira correta.

3. Instalação e ajuste do produto

3.1 O produto deve ser colocado em uma mesa de trabalho firmemente fixada (com uma altura de aproximadamente 0,7 m) no laboratório para uso. É permitido inserir sob a base inferior do produto para permitir que o ponteiro se alinhe com a linha de marcação no painel frontal quando o cursor da balança de tensão estiver na posição zero.

3.2 A parte elétrica deve ser verificada antes de ligar a energia para garantir que não haja amortecimento ou outro fenômeno negativo.

4 Inicialização e operação do produto

4.1 Preparativos antes da inicialização

4.1.1 Verifique para garantir que o ponteiro esteja alinhado com a linha de marcação no painel frontal quando a balança de tensão estiver na posição zero.

4.1.2 Ligue a energia e verifique a máquina para garantir que ela possa operar normalmente em condições sem carga.

4.1.3 Predefinir a tensão de enrolamento na balança de tensão de acordo com a tensão necessária para o enrolamento de fio único. Mova o cursor na balança de tensão para a posição de valor necessária da tensão de enrolamento e aperte o parafuso recartilhado no cursor. A tensão para enrolamento de fio único pode ser calculada de acordo com os valores de pré-tensão de fio único especificados pelo Estado, que geralmente é definido em 0,5 cN/tex do fio da amostra.

Tabela 1

• Quando as meadas são enroladas simultaneamente de 6 bobinas, o valor na balança de tensão 6 é equivalente à tensão para enrolamento de fio único. Se o número de bobinas para enrolamento simultâneo de meadas for menor que o número padrão desta máquina, o valor na balança de tensão 6 pode ser calculado com a equação (1) antes do enrolamento da meada.

------------------------------------------ (1)

onde, T --- o valor na balança de tensão 6 após a conversão com base no número de bobinas para enrolamento simultâneo de meadas.

f₀--- a tensão para enrolamento de fio único (ou seja, pré-tensão de fio único).

n --- o número de bobinas para enrolamento simultâneo.

b. O coeficiente (μ) de atrito dinâmico entre o fio e a haste sensora de tensão 7 na balança de tensão 6 varia com diferentes tipos de fios. Se for necessário ter um controle mais preciso da tensão de enrolamento, o valor na balança de tensão 6 pode ser calculado com a equação (2) antes do enrolamento da meada.

T (μ) = C·T ----------------------------------------------------(2)

Onde, T (μ) --- o valor na balança de tensão calculado com base em diferentes valores de μ.

C --- o fator de correção para μ.

μ --- o coeficiente de atrito dinâmico entre o fio e a haste sensora de tensão (realmente medido com outros instrumentos).

O valor C na equação (2) pode ser encontrado na Tabela 2.

Tabela 2

4.2 Procedimentos operacionais

4.2.1 Coloque as bobinas no pino da bobina 1.

4.2.2 Enfie o fio das bobinas através do guia de rosca 2 antes de passar pelo regulador de tensão 3, haste sensora de tensão 7 e guia de rosca de vaivém 8. Em seguida, prenda as extremidades do fio no grampo no carretel 10, uma por uma.

4.2.3 Pressione a tecla manual no contador 5 na posição do número necessário de voltas em uma meada.

4.2.4 Gire o botão de regulação de velocidade no controle elétrico 12 em direção à posição de indicação necessária para a velocidade do carretel, que geralmente é definida em aproximadamente 200 rpm.

4.2.5 Ligue a energia e pressione o botão “START” no controle elétrico 12 (após a limpeza zero da figura no contador). O carretel para por si só quando o número de voltas em uma meada predefinida no contador é atingido pela rotação do carretel.

• Antes de enrolar as meadas no carretel, deve-se prestar atenção especial para garantir que o cursor na balança de tensão esteja posicionado na posição da tensão de enrolamento necessária, e o ponteiro 9 na balança de tensão 6 aponte para a linha de marcação no painel frontal 4, ou seja, a balança de tensão está em uma condição equilibrada durante o enrolamento. Se não estiver correto, o ângulo de enrolamento entre o fio e as duas hastes de tensão paralelas do tipo aberto no regulador de tensão 3 pode ser ajustado para que o ponteiro 9 possa apontar para uma posição próxima à linha de marcação no painel frontal 4. Também pode ser possível girar o botão de regulação de velocidade no controle elétrico 12, ou seja, alterar a velocidade do carretel, para que o ponteiro 9 aponte para a linha de marcação no painel frontal 4. Uma ligeira oscilação do ponteiro 9 é permitida durante o enrolamento da meada.

b. Ao ajustar o regulador de tensão 3, certifique-se de que o fio seja enrolado no carretel através do guia de rosca de vaivém 8, passando pela superfície inferior da haste sensora de tensão 7 após passar pela superfície superior da haste de tensão mais espessa no regulador de tensão 3. A posição vertical do guia de rosca de vaivém 8 não deve ser alterada arbitrariamente, caso contrário, a precisão da balança de tensão 6 será negativamente afetada.

4.2.6 Dê um nó nas extremidades da cabeça e da cauda do fio em cada meada separadamente, mantendo o comprimento da junta abaixo de 1 cm.

4.2.7 Abaixe um dos lóbulos móveis do carretel 10 para dentro. Em seguida, retire cada meada, uma por uma, antes de substituir o lóbulo móvel do carretel em sua posição original.

4.2.8 Enrole o segundo lote de meadas repetindo os procedimentos acima.

4.3 Desligue a energia após terminar a operação.

4.4 Descarte as meadas que foram enroladas quando a balança de tensão 6 estava em condições desequilibradas durante o enrolamento (ou seja, a tensão de enrolamento não estava em conformidade).

5 Manutenção do produto

5.1 A circunferência do carretel 10 e o valor de indicação da balança de tensão 6 são rigorosamente calibrados antes da entrega do produto e não devem ser desmontados e alterados arbitrariamente.

5.2 A máquina deve ser mantida limpa regularmente.
