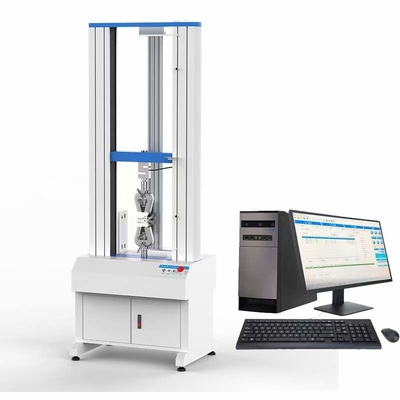

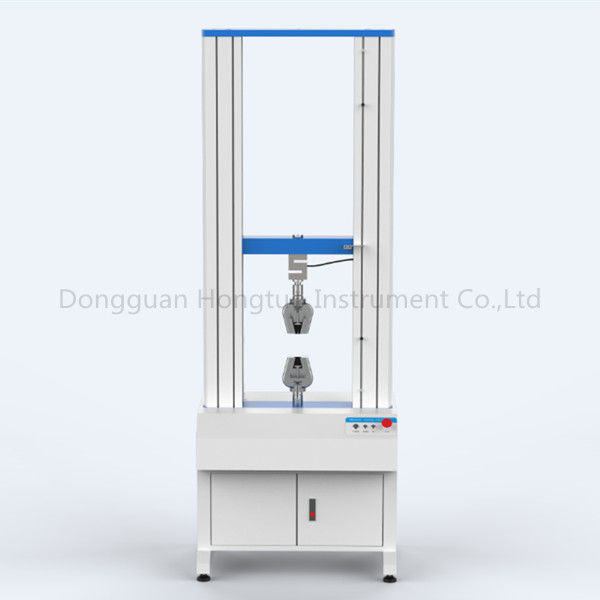

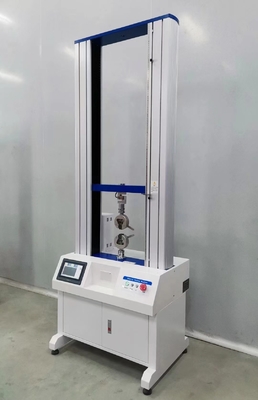

Máquina de Teste Universal, Máquina de Teste de Tração e Compressão
1. Aplicação:
A Máquina de Teste Universal Eletrônica é projetada e fabricada de acordo comASTM, ISO, DIN, GBe outras normas internacionais. Aplicável a uma ampla gama de materiais paratração, compressão, flexão, cisalhamento e teste de baixo ciclo.Adequado parametal, borracha, plástico, mola, têxtil e teste de componentes. É amplamente utilizado nas indústrias correspondentes, pesquisa e desenvolvimento, institutos de teste e centros de treinamento, etc.
2. Principais Especificações:
| Modelo |
WDW-
10D/20D/50D
|
WDW-
100D
|
WDW-
200D/300D
|
WDW-
500D/600D
|
| Carga Máxima |
10kN
1000kgf
|
20kN
2000kgf
|
50kN
5000kgf
|
100kN
10000kgf
|
200kN
20000kgf
|
300kN
30000kgf
|
500kN
50000kgf
|
600kN
60000kgf
|
| Estrutura |
Tipo de Piso |
| Modelo de Controle |
Controle por computador |
Tensão constante, deformação constante,
sistema de controle de malha fechada de deslocamento constante
|
| Precisão da Carga |
≥±1% |
| Faixa de Carga |
2%-100% da escala total |
| Resolução da Carga |
1/20000 da escala total |
| Faixa de teste de deformação |
/ |
2%~100 |
| Precisão da Deformação |
/ |
≥±0.5 |
| Resolução da Deformação |
/ |
1/20000 |
| Precisão do Deslocamento |
≥±1% |
| Resolução do Deslocamento |
0.01mm |
| Velocidade de Deslocamento |
0.005-500mm/min |
0.001-200mm/min |
| Espaço de Tração |
700mm |
650mm |
600mm |
650mm |
| Largura do Teste |
400mm |
450mm |
5500mm |
650mm |
| Modo de Fixação |
Fixação manual |
Fixação hidráulica |
3.Característica:

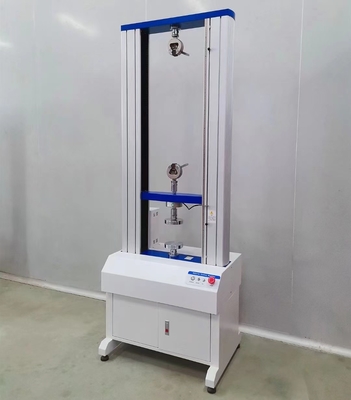

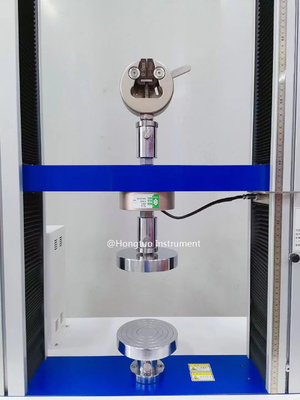

3.1 Esta máquina adotaestrutura de espaço duplo, o espaço superior usado para teste de tração, o espaço inferior usado para teste de compressão e flexão. A velocidade de movimento da viga é ajustável sem degraus. O sistema de acionamento consiste em motor de redução de controle servo, correia síncrona de arco, fuso de esferas, movendo-se de forma constante, alta eficiência de trabalho,baixo ruído, sem poluição.
3.2 Sistema de medição e controle elétrico
3.2.1 Com função de proteção contra sobrecarga, sobrecorrente, sobretensão, limite de deslocamento, parada de emergência, etc.
3.2.2 O controlador pode controlar mais sensores de carga, alta integração, estável e confiável, fácil de ajustar.
3.2.3 Quando o teste terminar, parada automática.
3.2.4 Sistema de controle com amplificador programável conversão A/D, E/S digital, contagem e ocorrência de pulso (PWM) e outras funções em um
3.2.5 Ajuste mecânico zero, medição automática de força, ajuste zero, calibração e salvamento, circuito de controle altamente integrado
3.3 Software e interface de software
3.3.1 Com base na plataforma de operação Windows, o software adota design de módulo, com operação simples e funções poderosas
3.3.2 O painel de controle definiu todos os parâmetros de controle, método de tratamento de dados e conteúdo e forma do relatório, diferentes testes podem ser configurados de acordo com o painel de controle.
3.3.3 Programa adotando estrutura de banco de dados aberto, integrado os métodos de teste GB, ISO, ASTM, JIN, DIN e pode ser personalizado de acordo com requisitos especiais
3.3.4 Com interface de internet, pode transmitir, salvar e imprimir dados. Pode conectar a LAN interna da empresa e a Internet.
3.3.5 Pode editar e definir a forma do relatório livremente, também pode imprimir os dados do teste.
