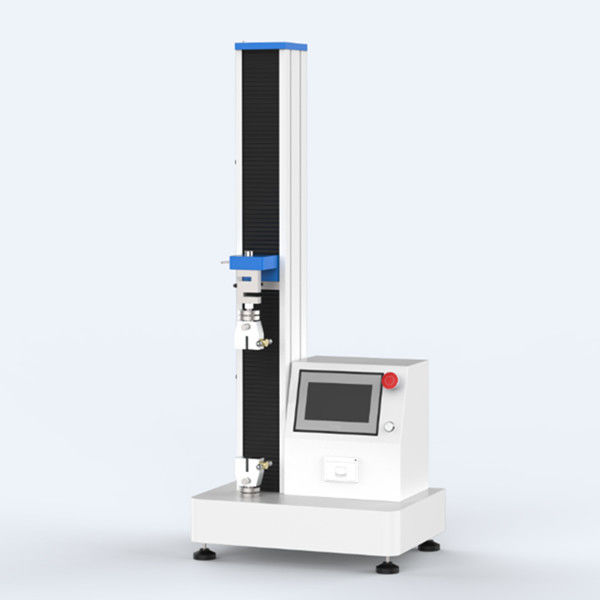

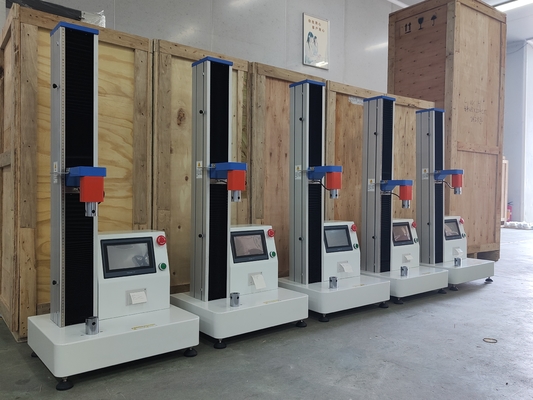

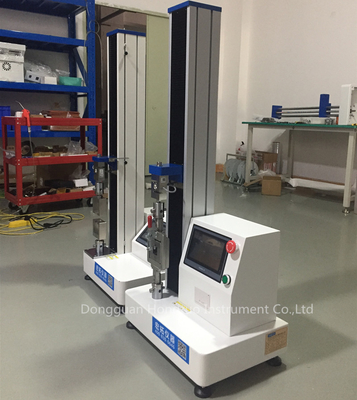

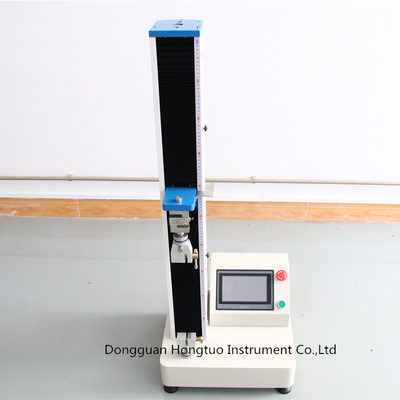

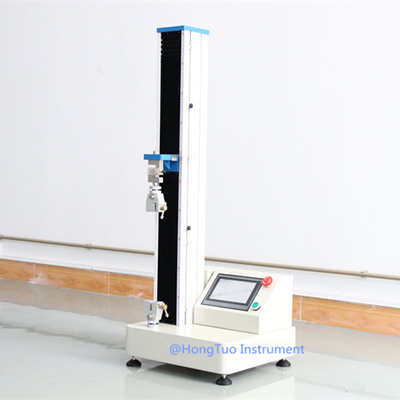

Máquina Digital de Teste de Tração e Alongamento para Fios
1. Aplicação:
É aplicável para uma ampla gama de materiais para testes de tração, compressão, flexão, cisalhamento e ciclo baixo. Adequado para testes em metal, borracha, plástico, molas, têxteis e componentes. É amplamente utilizado nas indústrias correspondentes, pesquisa e desenvolvimento, institutos de teste e centros de treinamento, etc.
2. Padrão:
ASTM, ISO, DIN, GB e outros padrões internacionais.
3. Principais Parâmetros Técnicos:
| Marca |
HongTuo |
| Modelo |
WDW-S |
| -005 |
-01 |
-02 |
-05 |
-1 |
-2 |
-5 |
-10 |
| Capacidade |
KN |
0.05kN |
0.1 kN |
0.2 kN |
0.5kN |
1 kN |
2kN |
5kN |
10KN |
| KG |
5kg |
10kg |
20kg |
50kg |
100kg |
200kg |
500kg |
1000kg |
| lb |
|
|
|
|
|
|
|
|
| Estrutura |
Estrutura de trilho duplo |
Estrutura de três trilhos duplos |
| Troca de unidade |
G,Kg,lb,N,KN |
| Troca de unidade de deslocamento |
Polegada cm mm |
| Nível da máquina de teste |
1ª classe |
| Faixa de força efetiva |
0.4％～100％FS |
| Precisão da força |
Dentro de ±0.5% |
| Decomposição da força |
1/200 000 |
| Ampliação da potência da força |
X1,X2,X5,X10,X20,X50,X100.,etc. Mudança automática de sete velocidades |
| Resolução de deslocamento |
0.05mm |
| Precisão de deslocamento |
Dentro de ±1% |
| Faixa de medição de deformação |
2%～100%FS |
| Precisão da indicação de deformação |
Dentro de ±1% |
| Faixa de medição de grande deformação |
(0～800)mm |
| Resolução de grande deformação |
0.05mm |
| Limite de erro de indicação de grande deformação |
Dentro de ±1% |
| Velocidade máxima de teste |
500mm/min；opcional máximo 1000mm/min |
| MVelocidade mínima de teste |
0.1mm/min |
| Precisão da velocidade |
Dentro de ±1% |
|
Curso da viga
Altura de medição
|
padrão |
Sem curso de teste de fixação: 920mm |
| opcional |
Sem curso de teste de fixação: 1320mm |
| Configuração da fixação |
Um conjunto de fixação de tração；pode escolher outras fixações |
| Método de retorno |
Seleção manual ou automática, retorna automaticamente após o término do teste ou retorna manualmente à posição inicial |
| Método de parada |
1. Valor máximo de ruptura para automaticamente 2. Parada de configuração de segurança de limite superior e inferior |
| Dispositivos de segurança |
1. Proteção do interruptor de limite mecânico 2. Freio de emergência do interruptor de parada de emergência |
| Proteção contra sobrecarga |
Mais de 10% da carga máxima, proteção automática da máquina |
| Acessórios |
1 cabo de alimentação; 1 manual; 1 certificado |
| Acessórios opcionais |
Dispositivo anti-respingo (porta de proteção); impressora; software |
| Fornecimento de energia |
220V.AC/ 50HZ; 110V.AC/60HZ |
| Tamanho/peso da unidade principal |
Modelo padrão: Comprimento*Largura*Altura: 450mm*400mm*1160mm / Cerca de 50KG
Modelo de aumento de altura: Comprimento*Largura*Altura: 450mm*400mm*1550mm / Cerca de 55KG
|
| Tamanho da embalagem / peso |
Modelo padrão: Comprimento*Largura*Altura: 550mm*500mm*1400mm / Cerca de 73KG
Modelo de aumento de altura: Comprimento*Largura*Altura: 550mm*500mm*1800mm / Cerca de 78KG
|
4. Característica da Unidade Principal:
4.1 Adote estrutura de coluna única, inferior para tração, superior para compressão, espaço duplo. A viga é de elevação contínua, leve, mas rígida.
4.2 Adotando acionamento por fuso de esferas, realize transmissão sem folga, certifique-se do controle de precisão da força de teste e da velocidade de deformação.
4.3 O codificador fotoelétrico é o sensor de deslocamento, com alta resolução, forte capacidade anti-interferência.
4.4 A placa de proteção com mecanismo de limite é usada para controlar a faixa de movimento da viga, a fim de evitar que o sensor seja danificado devido à distância de movimento ser muito grande.
4.5 A mesa, as vigas móveis são feitas de placa de aço de usinagem de precisão de alta qualidade, não apenas reduzem a vibração gerada pela fratura da amostra, mas também melhoram a rigidez.
4.6 A cauda do motor está voltada para cima, acima da superfície de trabalho, este design torna o espaço inferior da unidade principal mais estreito, toda a máquina é mais coordenada e mais fácil de espalhar o calor gerado pela rotação do motor, prolongar a vida útil dos componentes elétricos.
4.7 Três colunas de orientação obrigatória, tornam a rigidez da unidade principal muito melhorada, para garantir ainda mais a repetibilidade da medição.
4.8 Adote a instalação de fixação do tipo parafuso, facilite a substituição da fixação.
5. Característica da Função:
5.1 Calibração automática: o sistema pode realizar automaticamente a precisão do valor de calibração.
5.2 Após a amostra ser quebrada, parada automática.
5.3 Exibição automática: Durante todo o processo de teste, o LCD exibe em tempo real a força de teste, valor de pico, deslocamento, velocidade de teste e curva de força-tempo de teste, curva de força-deslocamento de teste.
5.4 Retorno automático: a viga retorna automaticamente à posição inicial quando o teste termina.
5.5 Julgamento de ruptura: amostra após fratura, a viga para automaticamente de se mover.
5.6 Proteção de limitação: controle do programa e proteção de limitação mecânica.
5.7 Proteção contra sobrecarga: Quando mais de 3 a 5% da carga nominal, o dispositivo para automaticamente de funcionar.
5.8 Cálculo automático: cálculo automático da área após inserir o diâmetro da amostra (redondo) Largura, espessura (plana), calibre da amostra, etc.
