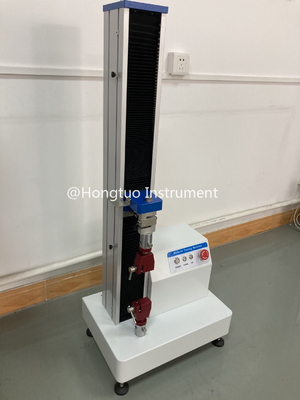

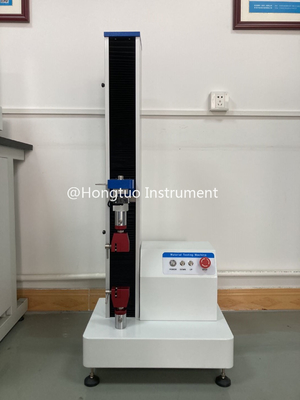

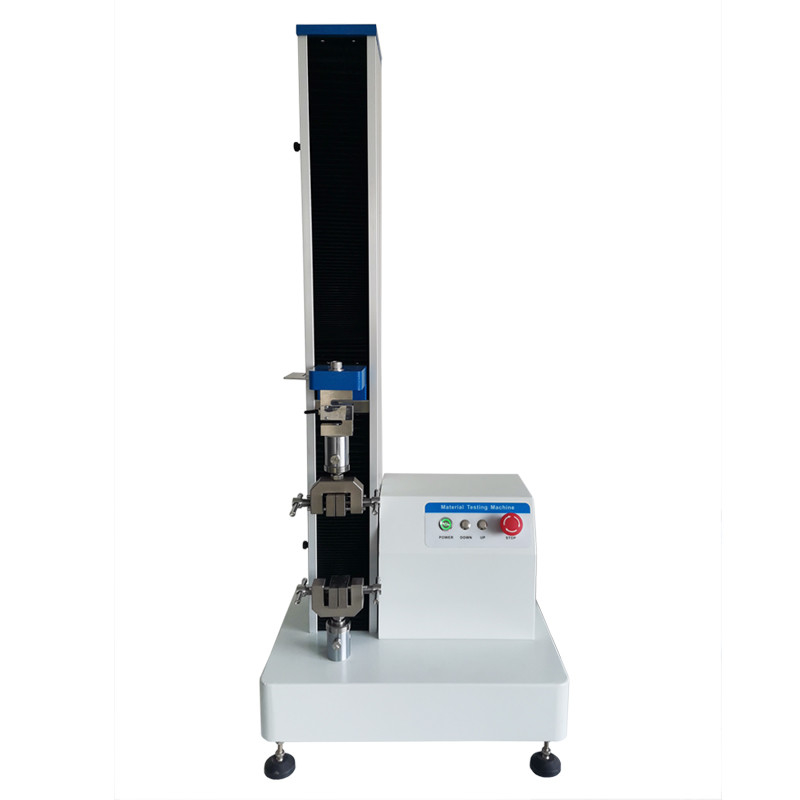

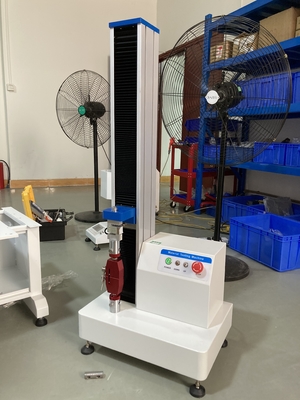

Equipamento Universal de Teste de Tração, Medidor de Resistência à Tração
1. Aplicação:
As máquinas universais de teste eletrônicas computadorizadas da série WDW são projetadas e fabricadas de acordo com as normas internacionais ASTM, ISO, DIN, GB e outras. Aplicável a uma ampla gama de materiais para testes de tração, compressão, flexão, cisalhamento e ciclo baixo. Adequado para testes de metal, borracha, plástico, mola, têxtil e componentes. É amplamente utilizado nas indústrias correspondentes, pesquisa e desenvolvimento, institutos de teste e centros de treinamento, etc.
Esta máquina é uma nova máquina de teste de materiais que combina tecnologia eletrônica com tecnologia de software e transmissão mecânica. Adota servo elétrico CA importado e sistema de controle de velocidade servo CA como fonte de energia de precisão. Adota parafuso de acionamento de esfera de precisão importado e haste guia, adotando grau importado 0,5. O sensor de valor de força de precisão é então medido com precisão por um sistema de medição de valor de força de alta precisão. Esta série de modelos adota estrutura de espaço único, que é usada principalmente para testes de materiais com carga inferior a 10kN. Possui estrutura firme, operação conveniente e manutenção simples. É um instrumento de teste ideal para testes mecânicos em várias fábricas e empresas. Possui uma ampla e precisa faixa de velocidade e força de carregamento. Possui alta precisão e sensibilidade para medição e controle de carga, deformação e deslocamento. Possui modos de tensão, deformação e deslocamento, e pode encontrar o valor máximo de força, resistência à tração e resistência à flexão, resistência à compressão, módulo de elasticidade, alongamento na ruptura, limite de escoamento e outros parâmetros, adequados para tração, compressão, descascamento, rasgamento, cisalhamento, etc. teste e análise de propriedades mecânicas.
2. Principais especificações:
| Marca |
HongTuo |
| Modelo |
WDW- |
| -005 |
-01 |
-02 |
-05 |
-1 |
-2 |
-5 |
-10 |
| Capacidade |
KN |
0,05kN |
0,1 kN |
0,2 kN |
0,5kN |
1 kN |
2kN |
5kN |
10KN |
| KG |
5kg |
10kg |
20kg |
50kg |
100kg |
200kg |
500kg |
1000kg |
| lb |
|
|
|
|
|
|
|
|
| Estrutura |
Estrutura de trilho duplo |
Estrutura de trilho triplo duplo |
| Troca de unidade |
G,Kg,lb,N,KN |
| Troca de unidade de deslocamento |
Polegada cm mm |
| Nível da máquina de teste |
0,5classe |
| Faixa de força efetiva |
0,4%- 100%FS |
| Precisão da força |
Dentro de ±0,5% |
| Decomposição da força |
1/200 000 |
| Ampliação da potência da força |
X1,X2,X5,X10,X20,X50,X100.,etc. Mudança automática de sete velocidades |
| Resolução de deslocamento |
0,05mm |
| Precisão de deslocamento |
Dentro de ±0,5% |
| Faixa de medição de deformação |
2%～100%FS |
| Precisão da indicação de deformação |
Dentro de ±0,5% |
| Faixa de medição de grande deformação |
(0～800)mm |
| Resolução de grande deformação |
0,05mm |
| Limite de erro de indicação de grande deformação |
Dentro de ±5% |
| Velocidade máxima de teste |
500mm/min；opcional máximo 1000mm/min |
| Velocidade mínima de teste |
0,01mm/min |
| Precisão da velocidade |
Dentro de ±0,5% |
|
Curso da viga
Altura de medição
|
padrão |
Curso de teste sem garras: 920mm |
| opcional |
Curso de teste sem garras: 1320mm |
| Configuração da fixação |
Um conjunto de garras de tração；pode escolher outras garras |
| Método de retorno |
Seleção manual ou automática, retorna automaticamente após o término do teste ou retorna manualmente à posição inicial |
| Método de parada |
1. Valor máximo de ruptura para automaticamente 2. Parada de configuração de segurança de limite superior e inferior |
| Dispositivos de segurança |
1. Proteção do interruptor de limite mecânico 2. Freio de emergência do interruptor de parada de emergência |
| Proteção contra sobrecarga |
Mais de 10% da carga máxima, proteção automática da máquina |
| Acessórios |
1 cabo de alimentação; 1 CD do programa de software de teste; 1 cabo de dados; 1 manual; 1 certificado |
| Acessórios opcionais |
Estrutura de trilho triplo duplo; dispositivo anti-respingo (porta de proteção); computador; impressora; extensômetro de metal de pequena deformação, rastreador de deslocamento de grande deformação |
| Fonte de alimentação |
220V CA/ 50HZ; 110V.AC/60HZ |
| Tamanho/peso do host principal |
Modelo padrão: Comprimento*Largura*Altura: 450mm*400mm*1160mm / Cerca de 50KG
Modelo de aumento: Comprimento*Largura*Altura: 450mm*400mm*1550mm / Cerca de 55KG
|
| Tamanho da embalagem / peso |
Modelo padrão: Comprimento*Largura*Altura: 550mm*500mm*1400mm / Cerca de 73KG
Modelo de aumento: Comprimento*Largura*Altura: 550mm*500mm*1800mm / Cerca de 78KG
|
3. Característica:
3.1 Unidade principal:
Adote estrutura de coluna única, todos os testes podem ser concluídos em um espaço, a elevação contínua da viga, adote acionamento por sem-fim e roda, mova-se constantemente com baixo ruído.

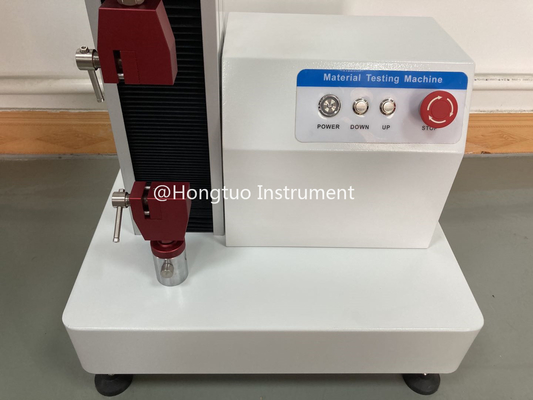

3.2 Sistema de medição e controle elétrico
3.2.1 Com função de proteção contra sobrecarga, sobrecorrente, sobretensão, limite de deslocamento, parada de emergência, etc.
3.2.2 O controlador pode controlar mais sensor de carga, alta integração, estável e confiável, fácil de ajustar.
3.2.3 Quando o teste terminar, pare automaticamente.
3.2.4 Sistema de controle com amplificador programável Conversão A/D, E/S digital, contagem e ocorrência de pulso (PWM) e outras funções em um
3.2.5 Ajuste mecânico zero, medição automática de força, ajuste zero, calibração e salvamento, circuito de controle altamente integrado
3.3 Software e interface de software
3.3.1 Com base na plataforma de operação Windows, o software adota design de módulo, a operação é simples, funções poderosas:
3.3.2 O painel de controle definiu todos os parâmetros de controle, método de tratamento de dados e conteúdo e forma do relatório, diferentes testes podem ser definidos de acordo com o painel de controle.
3.3.3 Programa adotando estrutura de banco de dados aberto, integrado os métodos de teste GB, ISO, ASTM, JIN, DIN e pode ser personalizado de acordo com requisitos especiais
3.3.4 Pode editar e definir o formulário do relatório livremente, também pode imprimir os dados de teste.
4. Padrão:
ASTM, ISO, DIN, GB e outras normas internacionais.
