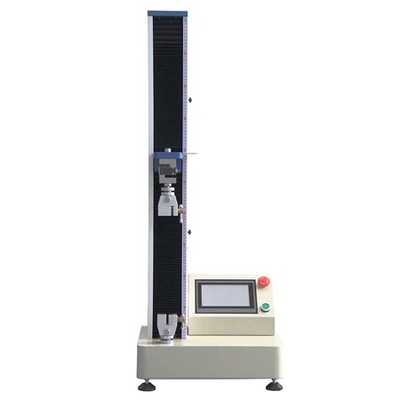

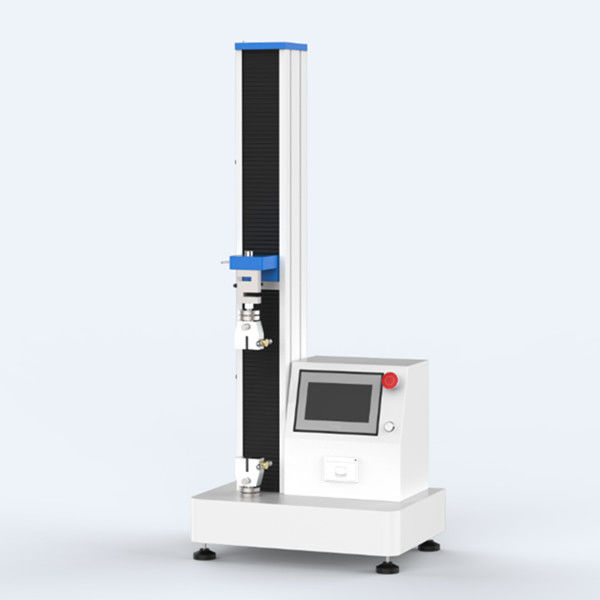

WDW-5S Máquina de Teste de Tração de Mesa para Fornecedor Profissional de Borracha de Alta Precisão e Excelente Qualidade
1. Aplicação:
A máquina de teste universal é usada para testar tensão, compressão, força de cisalhamento, adesão, força de descascamento, resistência ao rasgo, etc. de amostras, semi-produtos e produtos acabados no campo da borracha, plástico, metal, nylon, tecido, papel, aviação, embalagem, arquitetura, petroquímica, eletrodomésticos, automóveis, ...etc. que são as instalações básicas para controle de qualidade de entrada (I.Q.C), Controle de Qualidade (Q.C.), Inspeção Física, Pesquisa de Mecânica e Desenvolvimento de Materiais.
2. Padrão:
ASTM, ISO, DIN, GB e outros padrões internacionais.
3. Principais Parâmetros Técnicos:
| Marca |
HongTuo |
| Modelo |
WDW-S |
| -005 |
-01 |
-02 |
-05 |
-1 |
-2 |
-5 |
-10 |
| Capacidade |
KN |
0.05kN |
0.1 kN |
0.2 kN |
0.5kN |
1 kN |
2kN |
5kN |
10KN |
| KG |
5kg |
10kg |
20kg |
50kg |
100kg |
200kg |
500kg |
1000kg |
| lb |
|
|
|
|
|
|
|
|
| Estrutura |
Estrutura de trilho duplo |
Estrutura de três trilhos duplos |
| Troca de unidade |
G,Kg,lb,N,KN |
| Troca de unidade de deslocamento |
Polegada cm mm |
| Nível da máquina de teste |
1ª classe |
| Faixa de força efetiva |
0.4％～100％FS |
| Precisão da força |
Dentro de ±0.5% |
| Decomposição da força |
1/200 000 |
| Ampliação da potência da força |
X1,X2,X5,X10,X20,X50,X100.,etc. Mudança automática de sete velocidades |
| Resolução de deslocamento |
0.05mm |
| Precisão de deslocamento |
Dentro de ±1% |
| Faixa de medição de deformação |
2%～100%FS |
| Precisão da indicação de deformação |
Dentro de ±1% |
| Faixa de medição de grande deformação |
(0～800)mm |
| Resolução de grande deformação |
0.05mm |
| Limite de erro de indicação de grande deformação |
Dentro de ±1% |
| Velocidade máxima de teste |
500mm/min；opcional máximo 1000mm/min |
| Velocidade mínima de teste |
0.1mm/min |
| Precisão da velocidade |
Dentro de ±1% |
|
Curso da viga
Altura de medição
|
padrão |
Sem curso de teste de fixação: 920mm |
| opcional |
Sem curso de teste de fixação: 1320mm |
| Configuração da fixação |
Um conjunto de garras de tração；pode escolher outras garras |
| Método de retorno |
Seleção manual ou automática, retorna automaticamente após o término do teste ou retorna manualmente à posição inicial |
| Método de parada |
1. Valor máximo de ruptura para automaticamente 2. Parada de configuração de segurança de limite superior e inferior |
| Dispositivos de segurança |
1. Proteção do interruptor de limite mecânico 2. Freio de emergência do interruptor de parada de emergência |
| Proteção contra sobrecarga |
Mais de 10% da carga máxima, proteção automática da máquina |
| Acessórios |
1 cabo de alimentação; 1 manual; 1 certificado |
| Acessórios opcionais |
Dispositivo anti-respingo (porta de proteção); impressora; software |
| Fonte de alimentação |
220V.AC/ 50HZ; 110V.AC/60HZ |
| Tamanho/peso da unidade principal |
Modelo padrão: Comprimento*Largura*Altura: 450mm*400mm*1160mm / Cerca de 50KG
Modelo de elevação: Comprimento*Largura*Altura: 450mm*400mm*1550mm / Cerca de 55KG
|
| Tamanho da embalagem / peso |
Modelo padrão: Comprimento*Largura*Altura: 550mm*500mm*1400mm / Cerca de 73KG
Modelo de elevação: Comprimento*Largura*Altura: 550mm*500mm*1800mm / Cerca de 78KG
|
4. Característica da Unidade Principal:
4.1 Adote estrutura de coluna única, inferior para tração, superior para compressão, espaço duplo. A viga é de elevação contínua, leve, mas rígida.
4.2 Adotando acionamento por fuso de esferas, realize a transmissão sem folga, certifique-se do controle de precisão da força de teste e da velocidade de deformação.
4.3 O codificador fotoelétrico é o sensor de deslocamento, com alta resolução, forte capacidade anti-interferência.
4.4 A placa de proteção com mecanismo de limite é usada para controlar a faixa de movimento da viga, a fim de evitar que o sensor seja danificado devido à distância de movimento ser muito grande.
4.5 A mesa, as vigas móveis são feitas de placa de aço de usinagem de precisão de alta qualidade, não apenas reduzem a vibração gerada pela fratura da amostra, mas também melhoram a rigidez.
4.6 A cauda do motor está voltada para cima, acima da superfície de trabalho, este design torna o espaço inferior da unidade principal mais estreito, toda a máquina é mais coordenada e mais fácil de espalhar o calor gerado pela rotação do motor, prolongar a vida útil dos componentes elétricos.
4.7 Três colunas de orientação obrigatória, tornam a rigidez da unidade principal muito melhorada, para garantir ainda mais a repetibilidade da medição.
4.8 Adote a instalação de fixação do tipo parafuso, facilite a substituição da fixação.
5. Característica da Função:
- Atende à maioria dos testes de propriedades mecânicas
- Estrutura totalmente compacta, design de alta rigidez, durável
- Fácil de operar, qualquer pessoa pode operar
- Alta precisão, certificado por uma agência de testes de terceiros
- Motor de alta velocidade, baixa vibração e baixo ruído
- Função de aplicação multilíngue, adapta-se ao uso de diferentes países
- Capacidades com gráfico, folha de dados, visualização e impressão de relatórios
- Função de retorno automático após a conclusão do teste
|
- Cálculo automático da força máxima, força mínima, força média, deformação máxima, alongamento, resistência, etc.
- Possui uma variedade de modos de curva, como tensão-deformação, força-deslocamento, força-tempo, intensidade-tempo
- Possui funções de modo de teste, como tração, flexão, compressão, flexão, adesivo, rasgo, descascamento, alongamento, etc.
- Com interruptor de curso mecânico; interruptor de parada de emergência; sobrecorrente, sobretensão, subcorrente, subtensão, proteção contra sobrecarga de vazamento; proteção de limite de sobrecarga de software; proteção de desligamento de ponto de interrupção e outros dispositivos de proteção múltipla
- Opcional: extensômetro de metal de pequena deformação, rastreador de deslocamento de grande deformação
|
