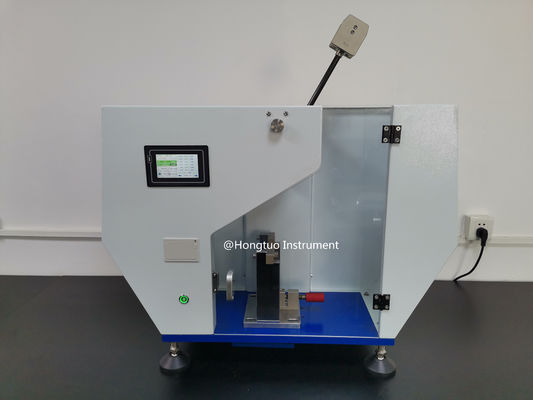

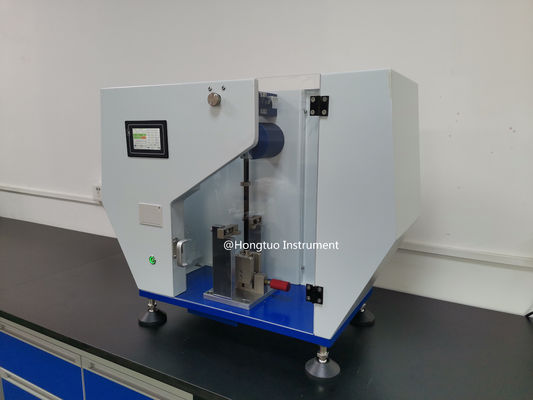

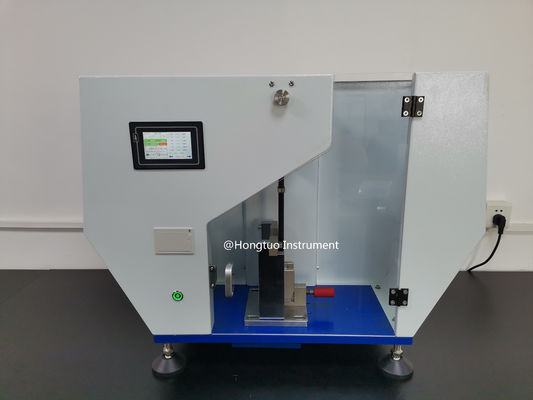

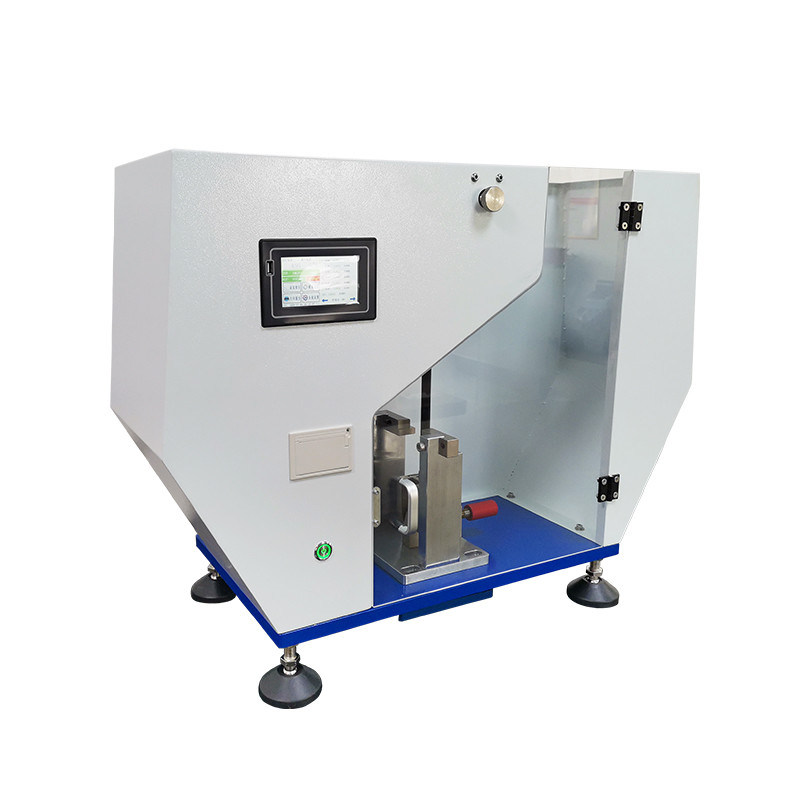

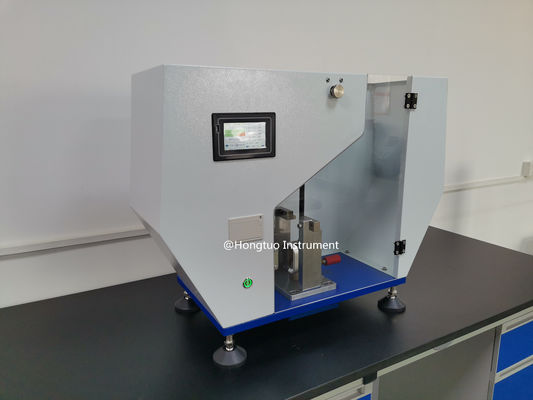

Equipamento de ensaio de impacto Izod Charpy, máquina de ensaio de impacto Charpy e Izod HT-5D-CM
Aplicação:
O mostrador digital Izod e Charpy Impact Tester é usado para medir a resistência ao impacto de materiais não metálicos como plástico, nylon reforçado, fibra de vidro, cerâmica, pedra fundida,Aparelhos elétricos de plásticoÉ um equipamento comum para inspecção de qualidade por instituições de investigação científica, universidades e fabricantes de materiais não metálicos.Tem a característica de estrutura simples, fácil de operar e alta precisão do ensaio
Características:

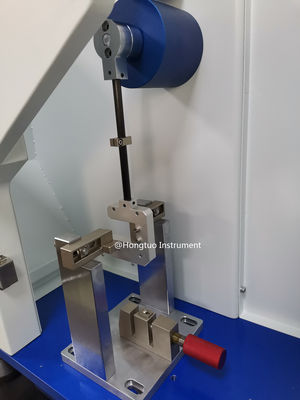

- Impacto integrado do Izod e do Charpy, sem necessidade de desmontar a luminária e o suporte da amostra;

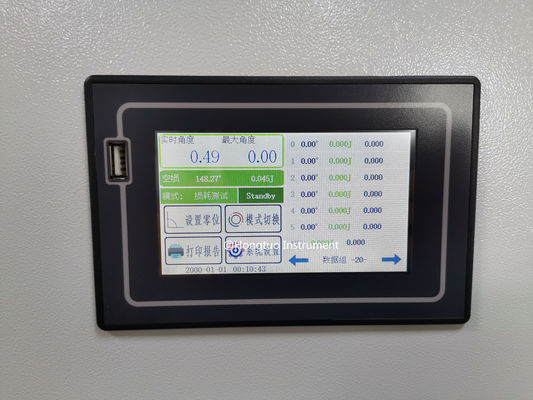

- Controlador inteligente de alta precisão, equipado com ecrã LCD, capaz de ler dados de forma intuitiva e precisa;

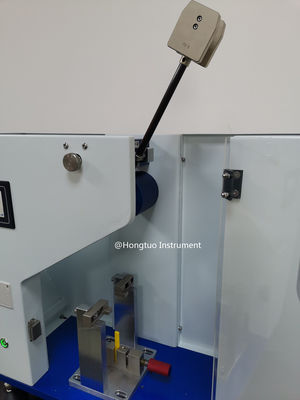

- No pêndulo de impacto, um pêndulo de fibra de carbono é usado para melhorar a rigidez do material e concentrar a massa de impacto no centro de massa do pêndulo,de modo a não atingir nenhum ensaio de impacto de vibração e aumentar a vida útil;
- Adotar um codificador digital de alta resolução importado, e a precisão do teste de ângulo é maior e mais estável;
- O martelo de impacto e os rolamentos de esferas importados, em conformidade com os princípios aerodinâmicos, reduzem a perda de atrito causada pela máquina;
- O martelo de impacto e os rolamentos de esferas importados, em conformidade com os princípios aerodinâmicos, reduzem a perda de atrito causada pela máquina;
- Interface de funcionamento em chinês e inglês opcional, os resultados dos ensaios podem ser selecionados em J/m, KJ/m2, kg-cm/cm, ft-ib/in e outras unidades;
- Equipado com um dispositivo de travagem, melhorando consideravelmente a segurança e a eficiência dos ensaios.
Padrões:
ISO179 "Plásticos - Determinação da resistência ao impacto de Charpy de materiais rígidos"
ISO180 "Plásticos - Determinação da resistência ao impacto de materiais rígidos"
GB/T1043 "Método de ensaio de impacto sobre plásticos rígidos com carpa"
JB/T8762 "Máquina de ensaio de impacto de plástico de carpa"
JB/T8761 "Máquina de ensaio de impacto de plástico com isódio"
GB/T18743 "Método de ensaio de impacto Charpy para tubos termoplásticos para transporte de fluidos" (aplicável a peças de tubos)
Especificações:
| Modelo |
HT-5D-CM |
HT-50D-CM |
HT-5-50D-CM |
| Energia do pêndulo Izod |
1J, 2,75J, 5,5J |
11J, 22J |
1J, 2.75J, 5.5J, 11J, 22J |
| Energia do pêndulo de Charpy |
1J, 2J, 4J, 5J |
7.5J, 15J, 25J, 50J |
1J, 2J, 4J, 5J, 7.5J, 15J, 25J, 50J |
| Velocidade de impacto de Charpy |
20,9 m/s |
30,8 m/s |
2.9m/s ((≤5J), 3.8m/s ((≥7.5J) |
| Distância do centro do pêndulo de Charpy |
230 mm |
395 mm |
230 mm ((≤ 5J), 395 mm ((≥ 7,5J) |
| Velocidade de impacto Izod |
3.5m/s |
| Distância do centro do pêndulo Izod |
335 mm |
| Ângulo do pêndulo |
150° |
| Precisão de medição |
± 0,1% |
| Resolução |
00,03% |
| A distância entre a lâmina de impacto do izod e o plano superior da mandíbula |
22 mm±0,2 mm |
| Radius do filete da borda do izod |
R=0,8 mm |
| Radius do filete da borda de impacto de Charpy |
R=2 mm±0,5 mm |
| Ângulo de impacto da lâmina Charpy |
30°±1° |
| Radius do filete da borda de impacto de Charpy |
R=1 mm±0,1 mm |
| Ângulo frontal do suporte de impacto Charpy |
5° |
| Ângulo traseiro do suporte de impacto Charpy |
10° |
| Modo de saída |
Impressão ou saída de disco em U |
| Tensão de alimentação |
110~230VAC 50/60Hz |
| Tamanho de aparência (L*W*H) |
85cm*37cm*65cm |
106cm*37cm*78cm |
106cm*37cm*78cm |
| Peso |
Cerca de 80 kg. |
Cerca de 100 kg |
Cerca de 120 kg. |
O tipo de amostra cumpre os requisitos da norma GB1843-80, ISO180-82 e JB/T8761_1998.
Observações: A energia do pêndulo pode ser selecionada de acordo com os requisitos.
