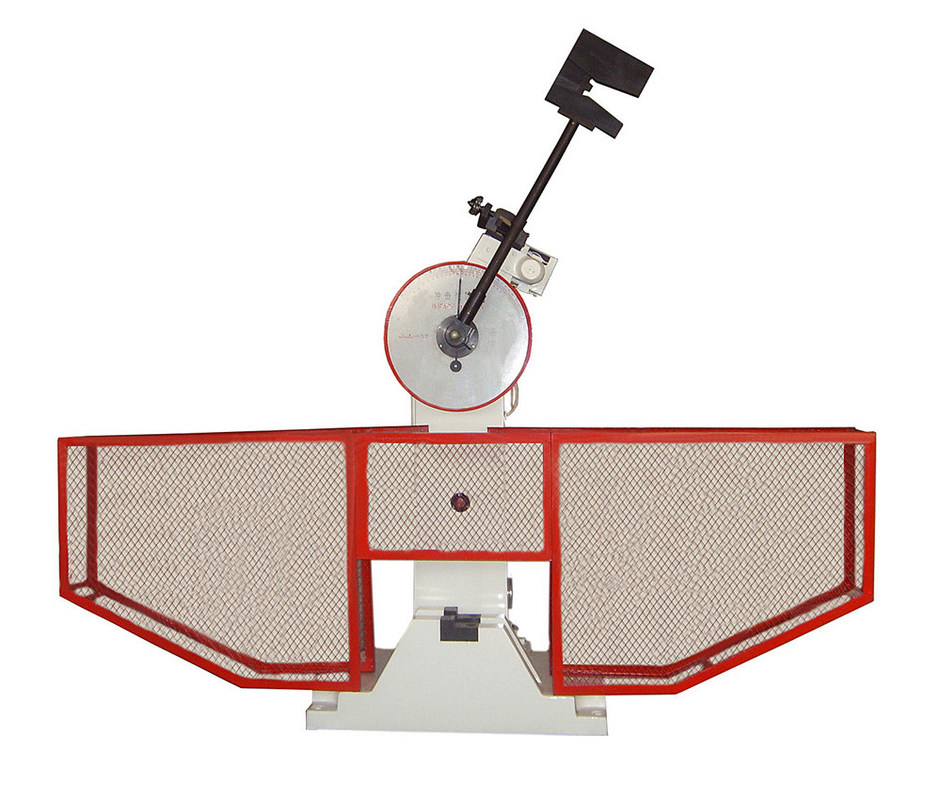

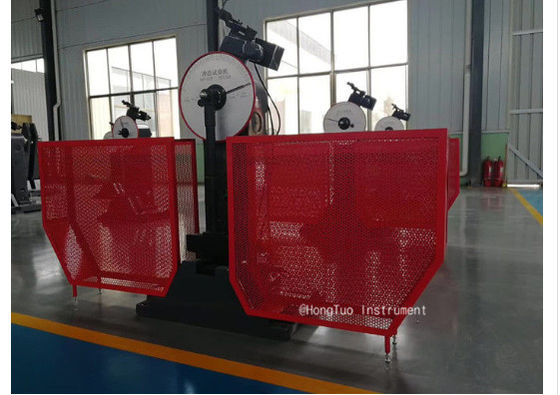

Testador / Medidor / Máquina / Equipamento / Instrumento de Resistência ao Impacto Charpy Izod com Pêndulo de Metal
Aplicação:
A Máquina de Teste de Impacto Charpy Semiautomática é utilizada para medir o desempenho de resistência de materiais metálicos
sob carga dinâmica, a fim de determinar as propriedades do material
sob carga dinâmica.
Padrões:
ISO148, EN10045, ASTM E23, GB/T3808-2002, GB/T229-2007.
Especificação:
1) Energia de Impacto: 300J, 150J
2) Faixa e valor de divisão da escala do mostrador:
| Modelo |
DB-300A |
| Faixa de energia |
0-300J 0-150J |
| Divisão |
2J 1J |
3) Torque do pêndulo
| Energia de impacto do pêndulo |
300J |
150J |
| Torque do pêndulo |
160,7695 N.M |
80,3848 N.M |
4) Pré-ângulo do pêndulo: 150 °
5) Distância do centro do pêndulo ao ponto de impacto (centro do teste): 750MM
6) Velocidade de impacto: 5,2M/S
7) Extensão de suporte da amostra: 40MM
8) O raio da extremidade do suporte da amostra: 1-1,5MM
9) Ângulo de suporte do suporte da amostra: 0°
10) Raio do arco da faca de impacto: 2-2,5MM
11) O ângulo entre as duas faces inclinadas da faca de impacto: 30°
12) Espessura da lâmina de impacto: 16MM
13) Especificações da amostra: 10 * 10 * 55MM
14) Peso da máquina de teste: cerca de 450KG
15) Dimensões da máquina de teste: 2124*600*1340MM
16) Potência: sistema trifásico de três fios 50HZ380V180W (motor principal)
Configuração Padrão
1) O host: um.
2) Pêndulo:
Especificações, pêndulo grande 300J, pêndulo pequeno 150J.
Quantidade, um de cada, dois no total.
3) Modelo de vão: Especificações, L=40. Quantidade, um.
4) O bloco central da amostra: especificações, tipo L = 40 (V. U). Quantidade, um.
5) O destacador: quantidade, um.
6) Fique em movimento: Especificações, S = 30. Quantidade, um.
7) Chave hexagonal: Especificações, S=14. Quantidade, um.
8) Parafuso de ângulo de aterramento: Especificações, M16 × 200. Quantidade, quatro conjuntos.
9) As garras (incluindo o suporte): Quantidade, um par. Observe que ele é instalado no host.
Condição de Trabalho
1) Temperatura ambiente na faixa de 10-35℃;
2) A umidade relativa não é superior a 85%;
3) Em um ambiente livre de meios corrosivos;
4) Instalado em uma base de concreto com uma espessura de não menos de 150 mm ou fixado em uma base de mais de 880 kg;
5) O nível da superfície de referência de instalação na base é ajustado para dentro de 0,2/1000;
