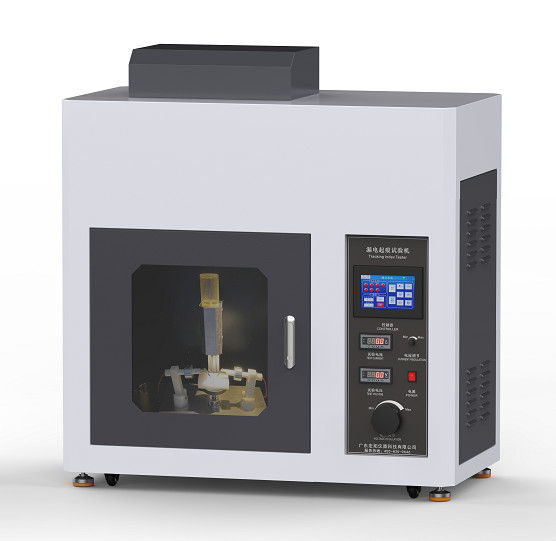

Detector de Teste de Fuga Elétrica/Testador de Índice de Rastreamento para Avaliar a Resistência de Fuga
Aplicação:Sob a influência da umidade e do ambiente de impurezas, para os produtos elétricos, diferentes partes energizadas, partes energizadas e partes metálicas aterradas podem causar fuga de isolamento, e o arco resultante pode causar um curto-circuito de ruptura ou a descarga faz com que o material se corroa, até mesmo incendeia o fogo. Este instrumento de teste pode fazer o teste destrutivo para o material isolante através da simulação das condições acima, para testar e avaliar a resistência relativa ao rastreamento do isolador sob a ação do campo elétrico e da água contendo impurezas sob a tensão especificada.
O testador de rastreamento de fuga é adequado para os departamentos de pesquisa, produção e inspeção de qualidade de equipamentos de iluminação, aparelhos elétricos de baixa tensão, eletrodomésticos, máquinas-ferramentas, máquinas elétricas, ferramentas elétricas, instrumentos eletrônicos, instrumentos elétricos, equipamentos de tecnologia da informação, bem como materiais isolantes, plásticos de engenharia, conectores elétricos, indústria de acessórios.
Características:
A cabeça do eletrodo da câmara de teste é feita de metal platina, que é resistente a altas temperaturas e corrosão, contagem precisa de gotas, sistema de controle estável e confiável.
Padrões:
IEC60335, GB4706.1, IEC60884-1, GB2099.1, GB/T4207-2003, IEC60112, ASTM D 3638-92
Especificação:
1) Pressão do eletrodo: 1,0±0,05N
2) Distância do eletrodo: 4,0 mm ± 0,01 mm, ângulo 60°±5
3) A tensão do eletrodo do dispositivo de teste de rastreamento de fuga é ajustável de 100 a 600V (48~60HZ), e a queda de tensão é inferior a 10% quando a corrente de curto-circuito é 1,0±0,1A.
4) Altura da queda: ajustável de 30~40mm
5) Tamanho da gota: 44~55 gotas/1cm3 ajustável
6) Tempo de queda: 30s ± 5s
7) O número de gotas: 0~9999 vezes ajustável
8) Julgamento de fuga do instrumento de teste de índice de rastreamento elétrico: a corrente do circuito é maior que 0,5A e mantida por 2 segundos, a ação do relé corta a corrente, indicando que a amostra é inadequada
9) Processo de teste da máquina de teste de índice de rastreamento elétrico: controle automático dos procedimentos de teste, ventilação independente
10) Volume do estúdio do instrumento de teste de índice de rastreamento elétrico: 0,1m3 (pode ser personalizado de acordo com diferentes padrões 0,5 m3 ou 0,75m3)
11) Dimensões externas do equipamento: 630 mm de largura × 390 mm de profundidade × 750 mm de altura
12) Fonte de alimentação: AC 220V, 50Hz
