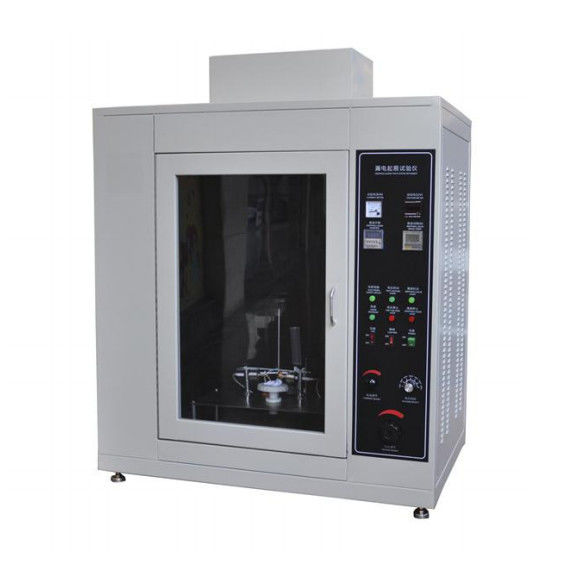

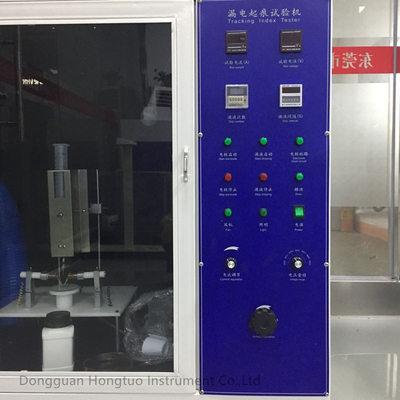

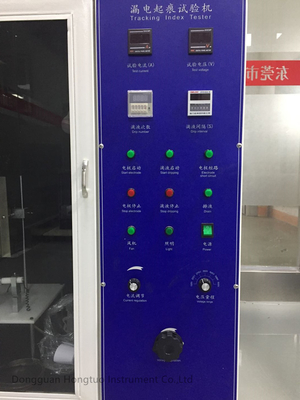

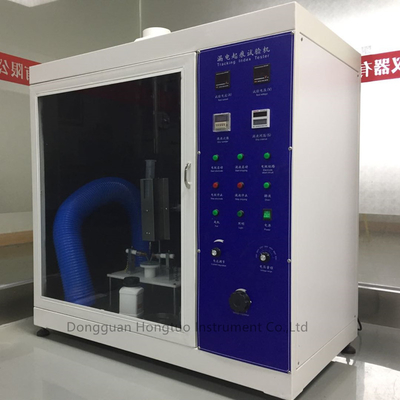

IEC60112 Tester de índice de rastreamento de corrente de fuga comparativa
Aplicação:
Medir a resistência relativa de localização de um material isolante elétrico sólido exposto a campos elétricos sob a influência de um campo elétrico a tensões até 600 V.
Quando é aplicada uma tensão entre os dispositivos de elétrodos colocados na superfície do material e o eletrólito é lançado entre os elétrodos em intervalos regulares,é possível gerar vestígios neste caso de ensaioO número de gotas necessárias para causar danos ao material aumenta à medida que a tensão aplicada diminui e, abaixo de um certo limite, não ocorre rastreamento.
Quando o material não está na tensão de teste mais alta, ele pode ter diferentes graus de corrosão, e a profundidade da corrosão pode ser medida.
Características:

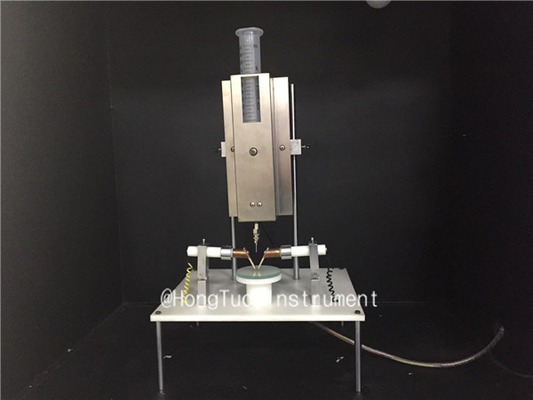

A cabeça do eletrodo da câmara de ensaio é feita de metal de platina, que é resistente a altas temperaturas e corrosão, contagem precisa de gotas, sistema de controle estável e confiável.
Padrões:
IEC60335, GB4706.1, IEC60884-1, GB2099.1,GB/T4207-2003, IEC60112, ASTM D 3638-92
Especificações:
| Pressão do eléctrodo |
1.0±0.05N |
| Distância do eléctrodo |
4.0 mm ± 0,01 mm, ângulo 60°±5 |
| A tensão do eléctrodo |
ajustável de 100 a 600 V (48 a 60 Hz) e a queda de tensão é inferior a 10% quando a corrente de curto-circuito é de 1,0 ± 0,1 A. |
| Altura de queda |
ajustável de 30 a 40 mm |
| Tamanho da gota |
44~55 gotas/1cm3 ajustável |
| Tempo de lançamento |
30 s ± 5 s |
| Número de gotas |
0~9999 vezes ajustável |
| Julgamento de fugas do instrumento de ensaio do índice de traça elétrica |
a corrente do circuito é superior a 0,5 A e mantida durante 2 segundos, a ação do relé corta a corrente, indicando que a amostra não está qualificada |
| Processo de ensaio da máquina de ensaio do índice de traça elétrica |
controlo automático dos procedimentos de ensaio, ventilação independente |
| Volume do estúdio do instrumento de ensaio com índice de traços elétricos |
0.1m3 (pode ser personalizado de acordo com diferentes padrões 0,5 m3 ou 0,75m3) |
| Dimensões externas do equipamento |
Largura 630 mm × profundidade 390 mm × altura 750 mm |
| Fornecimento de energia |
AC 220V, 50Hz |
