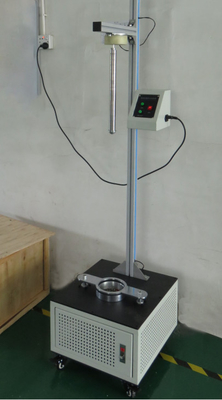

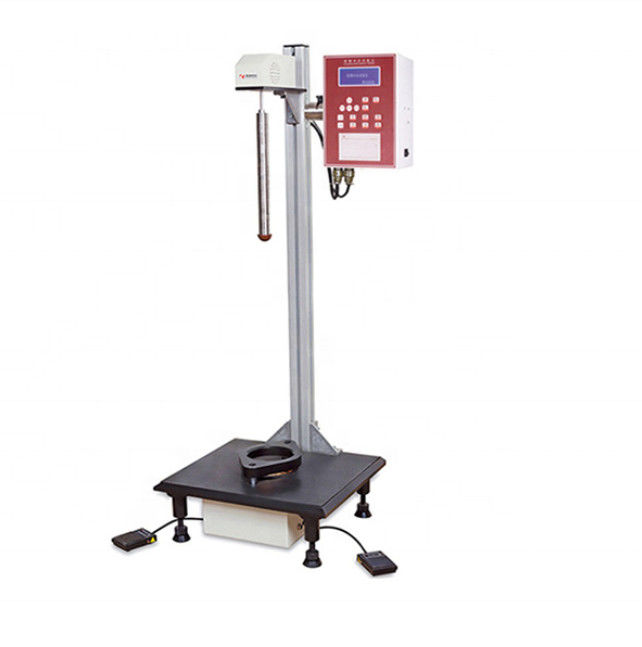

ISO7756 Equipamento de ensaio de impacto de dardos de queda digital ASTM D1709
Resumo do produto:
Teste de impacto de dardos de queda aplicam-se a película de plástico ou chip que espessura inferior a 1 mm impacto por dardos de queda
em uma dada grande liberdade de queda, testar a qualidade de impacto e energia foram quando 50% de filme de plástico ou chip
Foi danificado.
Passos de operação básicos:
Potência do sistema→Escolher o método experimental→Estima que o impulso inicial e Δm→O sistema
Progresso do cálculo→Julgamento automático se as condições finais são cumpridas→Mostrar os resultados dos ensaios→Teste de impressão
Relatório→Teste fora de série
Características:
- 2 métodos de ensaio A e B e determinação automática do estado de ensaio
- A suspensão eletromagnética e a liberação automática do dardo em queda reduzem os erros causados pela operação manual
- A fixação pneumática, os dois modos de arranque do interruptor manual e do pedal e a luz de observação incorporada são convenientes para a operação do utilizador
- O software profissional suporta a exibição de resultados de várias unidades, a exibição gráfica do processo de teste e a exportação e impressão de dados
- Equipado com uma porta USB e uma porta de micro-impressora que é conveniente para transmissão de dados e ligação a PC
Princípio:
Antes de iniciar o teste, escolha o método de teste e estimar uma massa inicial e Δm. Inicie o teste. Se a primeira amostra falhar, diminua a massa da seta em queda em Δm.Se o primeiro espécime não é um fracasso, aumentar a massa da flecha em queda em Δm. Continuar o ensaio de acordo com esta regra. Em resumo, aumentar ou diminuir em Δm de acordo com se a primeira amostra é uma falha ou não.Depois de 20 espécimes, calcule o número total de amostras falhadas N. Se N for igual a 10, o ensaio terminou. Se N for inferior a 10, adicione amostras e continue o ensaio até que N seja igual a 10.adicionar uma amostra e continuar o ensaio até que o número de amostras sem falha atinja 10Em seguida, o testador calcula automaticamente os resultados dos testes de acordo com fórmulas específicas.
Padrões:
Este instrumento está em conformidade com várias normas nacionais e internacionais:
A norma ASTM D1709, ISO 7765-1-1988, JIS K7124-1, GB/T 9639.1-2008
Especificações técnicas
| Especificações |
DH-BMC |
| Método de ensaio |
Método A ou método B opcional |
| Faixa de ensaio |
Método A: 50~2000 g
Método B: 300 a 2000 g |
| Precisão |
0.1 g (0.1J) |
| Grampos para amostras |
Grampos pneumáticos |
| Pressão do abastecimento de gás |
0.6 MPa (fora do âmbito de abastecimento) |
| Fornecimento portuário de gás |
Tubos de PU de Φ8 mm |
| Tamanho do espécime |
> 150 mm x 150 mm |
| Fornecimento de energia |
AC 220V 50Hz |
| Peso líquido |
70 kg |
| Dimensão do instrumento |
Método A: 500 mm (L) x 450 mm (W) x 1320 mm (H) |
| Método B: 500 mm (L) x 450 mm (W) x 2160 mm (H) |
