Como usar a Máquina de Projeto de Perfil, Processo do Projeto de Perfil

Detalhes do produto:

Lugar de origem:	Dongguan, China
Marca:	DahoMeter
Certificação:	ISO,SGS
Número do modelo:	CPJ-3025

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	Um conjunto
Preço:	negotiable
Detalhes da embalagem:	9977126cm;170kg
Tempo de entrega:	5 dias
Termos de pagamento:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte:	300 conjuntos por mês

contacto

Descrição de produto detalhada

Utilização:	Projector de perfil	Teste antes da entrega:	- Sim, sim.
Serviço pós-venda:	- Sim, sim.	Tamanho da mesa de metal:	450*280mm
Tamanho das mesas de vidro:	260 * 160	Escala giratória da tela:	0°~360°

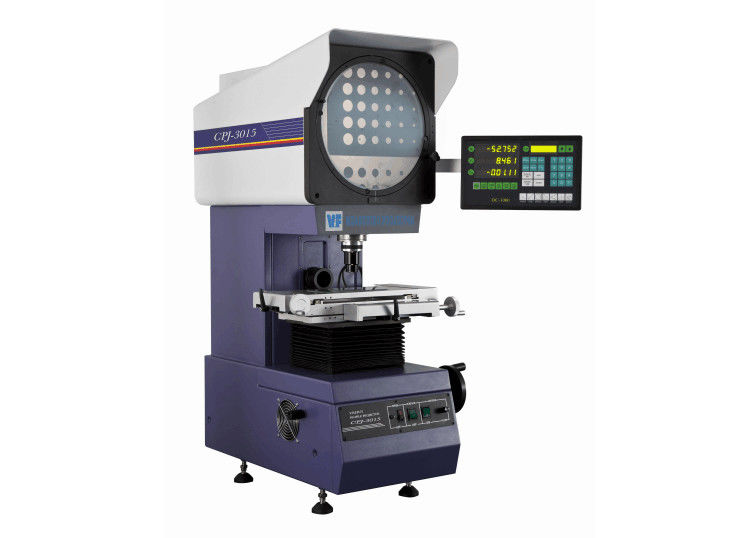

Como Usar a Máquina Projetora de Perfil, Procedimento da Projetora de Perfil

Características do Produto:

• Projetora de perfil de alta qualidade, altamente versátil e fácil de operar;
• Ampla faixa de deslocamento 200mm x 100mm como padrão;
• Estágio de escala linear com resolução de 0,0005mm;
• Tela de vidro moído fino para imagem clara;
• Iluminação de perfil e superfície embutida;
• Lentes de projeção 10x, 20x, 50x, 100x disponíveis.

Especificação:

Modelo	Imagem invertida	CPJ-3015	CPJ-3020	CPJ-3025	CPJ-3030	CPJ-3040
Modelo	Imagem vertical	CPJ-3015Z	CPJ-3020Z	CPJ-3025Z	CPJ-3030Z	CPJ-3040Z
Mesa de trabalho	Tamanho da mesa de metal(mm)	354*228	404*228	450*280	500*330	606*466
	Tamanho da mesa de vidro (mm)	210*160	260 *160	306 *196	321*221	450*350
	Deslocamento do eixo X (mm)	150	200	250	295	400
	Deslocamento do eixo Y (mm)	100	100	150	195	300
	Deslocamento do eixo Z (mm)	Foco de 100
	Erro de indicação (µm)	E1XY=2.5+L/100
	Resolução (µm)	0,5
Tela do projetor	Tamanho da tela (mm):	Ø 312 faixa de trabalho > Ø 300 (retículos)
	Faixa rotativa da tela:	0°~360°
	Resolução (eixo X, eixo Y):	1´ ou 0,01°
Lente	Múltiplo da lente:	10X (opcional) 20X (opcional) 50X (opcional) 100X (opcional)
	Visão do objeto (mm):	Ø30 Ø15 Ø6 Ø3
	Distância de trabalho (mm):	77,7 44,3 38,4 25,3
	Altura máxima de medição (mm):	90 90 90 90
Sistema de Processamento de Dados	Sistema de processamento de dados multifuncional DC-3000, pode realizar a transição de inglês e chinês, pode ser usado para coletar os dados e medir o ponto, linha, círculo, ângulo e distância.
Iluminação	A iluminação de transmissão e reflexão: lâmpada halógena de 24V/150W.
Energia	1100-240V (AC), 50/60HZ, Potência total: 400W
Refrigeração	Refrigeração forçada
Dimensões	CLA (mm)	7807801100	7807801100	8107801120	9007801020	8107801120
Peso	Unidade: (kg)	160	160	180	250	250
Opcional	Mini-impressora, detector de bordas, software M2D e assim por diante
