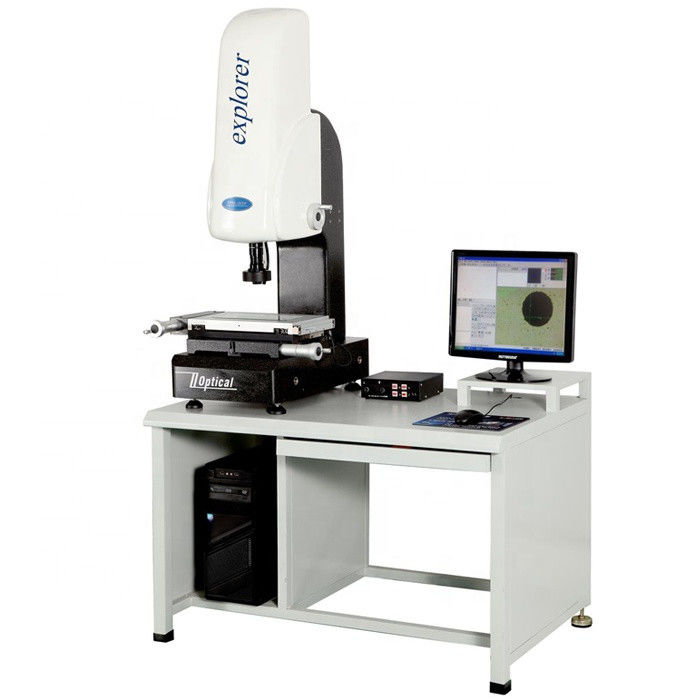

Sistema Inteligente de Medição por Vídeo com Câmera CCD de 1/3"

Intelligent Video Measuring System with 1/3"CCD Camera

Detalhes do produto:

Place of Origin:	Dongguan,China
Marca:	DahoMeter
Certificação:	ISO,SGS
Model Number:	DH-2010F

Condições de Pagamento e Envio:

Minimum Order Quantity:	one set
Preço:	negotiable
Packaging Details:	standard exporting package
Delivery Time:	5 days
Payment Terms:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Supply Ability:	300 sets per month

contacto

Descrição de produto detalhada

Usage:	Video Measuring System	Testing before delivery:	Yes
After-sale customer service:	Yes	Metal table’s size:	350*220mm
Glass table’s size:	230*130mm	X/Y axis trave:	200*100

Sistema de medição de vídeo inteligente com câmara CCD de 1/3"

Aplicação:

CCD: 1/3 "Camera CCD de Alta Resolução Sistema de Medição de Vídeo 3D com computador com suporte é projetado para fazer uma peça de trabalho tridimensional na inclinação, redonda, vala, colunas, bola, dimensão,buracos bland, bem como os termos geométricos, tais como a distância entre os elementos e ângulosE é amplamente utilizado em máquinas, eletrónica, acessórios móveis, aparelhos domésticos, conectores, acessórios de máquinas, acessórios de precisão, plástico, hardware,áreas circundantes de computador e assim por diante e outras indústrias.

Especificações:

Modelo		DH-2010F	DH-3020F	DH-4030F	DH-5040F
Tabela de trabalho	Tamanho da mesa de metal (mm)	350*220	450*350	550*450	700*600
	Tamanho da mesa de vidro (mm)	230*130	330*230	430*330	530*430
	Tamanho de viagem X/Y (mm)	200*100	300*200	400*300	500*400
	Viagem no eixo Z	O espaço eficaz é de 245 mm, o curso de foco é de 200 mm e a distância de trabalho é de 95 mm.
	Tipo de unidade	Acionamento da haste no eixo X/Y,acionamento do eixo óptico no eixo Z
Peso ((kg)		170	260	300	500
Dimensão ((L) * ((W) * ((H))		5007001100	6007501100	7009001150	85010501200
Sistema de servoacionamento de medição		Resolução da escala óptica: eixo X/Y/Z 0,0005 mm ((0,5 um)
		Precisão de medição:≤3um + L/200 precisão de repetibilidade:≤3um+L/200 ((L deve ser considerada como comprimento medido, unidades: mm)
		Um processador de dados versátil pode medir pontos, linhas, loops, círculos, ângulos, etc.
Sistema de imagem (Acessórios padrão)		Câmera:SONY1 / 3" Câmera CCD a cores
		Magnificação da lente:0.7~4.5X WD:95mm
		Pode combinar 0.5x lente objetiva, ampliação total: 15-115x
		Pode combinar 2x lente, ampliação total:60-460x
Sistema de iluminação		Luz de superfície e luz de projecção,luz fria, longa vida,brilho ajustável,Luz de superfície e luz de transmissão são usadas LED,Poder:220/110V ((AC),50HZ 30W
